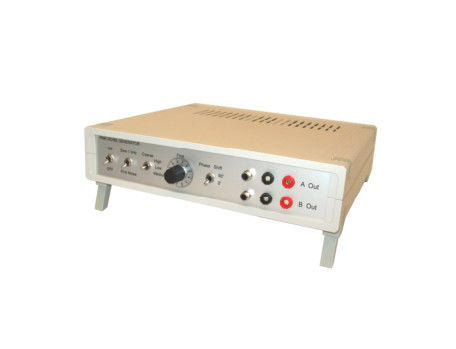

गुलाबी शोर जेनरेटर आईटी टेस्ट उपकरण आईईसी 60065 क्लॉज 4.2 और 4.3 और आईईसी 62368-1 अनुलग्नक ई
उत्पाद विवरण:
उत्पत्ति के प्लेस: | स्वीडन |
ब्रांड नाम: | Kingpo |
प्रमाणन: | Calibration Certificate |
मॉडल संख्या: | मॉडल 8280 |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 |
---|---|
मूल्य: | To be quoted |
पैकेजिंग विवरण: | सुरक्षा दफ़्ती पैक या प्लाईवुड बॉक्स |
प्रसव के समय: | 7 दिनों के काम |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | 10 सेट / माह |
विस्तार जानकारी |
|||
वज़न: | 2 किलो | आयाम: | 290x270x60 मिमी (एलएक्सडब्ल्यूएक्सएच) |
---|---|---|---|
आपूर्ति: | 220 वीएसी 50 हर्ट्ज | मानकों: | आईईसी60065 |
चैनल: | 0° या 90° | गुलाबी शोर: | 1000 हर्ट्ज |
हाई लाइट: | tv test equipment,tv signal tester |
उत्पाद विवरण
यह गुलाबी शोर जेनरेटर आईईसी 60065, क्लॉज 4.2 और 4.3 और आईईसी 62368-1, एनेक्स ई में गुलाबी शोर की आवश्यकताओं को पूरा करता है।
यह विशेष रूप से सभी प्रकार के टोन आवृत्ति एम्पलीफायरों के लिए विकसित किया गया है, जब आपको 2 चैनल / चरण 90 डिग्री की आवश्यकता होती है
गुलाबी शोर जेनरेटर मैनुअल V2.6-G.docx
तकनीकी विनिर्देश
•गुलाबी शोर या साइन वेव १००० हर्ट्ज (एक ही समय में नहीं)
•परीक्षण के समय दो आउटपुट चैनल
•चैनलों को चरण 0° या 90° पर स्थानांतरित किया जा सकता है
•आउटपुट वोल्टेज का ठीक समायोजन
•RCA और 4 मिमी केले के प्रकार के आउटपुट कनेक्टर
• परीक्षण वस्तु के लिए ऑडियो-केबल शामिल (आरसीए और 3,5 मिमी फोनो)
• आईईसी 60065 एनेक्स सी, अंजीर के अनुसार आउटपुट सिग्नल।सी1 (आईईसी60268)
• नीचे दी गई तालिका के अनुसार साइन वेव और गुलाबी शोर के आयाम:
आउटपुट वोल्टेज साइन वेव 1 kHz फ़िल्टर्ड गुलाबी शोर
कम: 0-100 एमवी/1 कोहम 0-35 एमवी आरएमएस/1 कोहम
मध्यम: 0-1 वी/1 कोहम 0-350 एमवी आरएमएस/1 कोहम
उच्च: 0-5 वी/1 कोहम 0-1,7 वी आरएमएस/1 कोहम
आईईसी 62368-1 परीक्षण और माप उपकरण |
|||||
नहीं। | आइटम | विवरण | तस्वीर | मात्रा | ब्रांड |
1 | तापमान और आर्द्रता कक्ष | IEC62368-1-cl.4.1.4 आदर्श: KP-HWS1000L | 1 | किंगपो | |
2 | उपकरण बनाने के लिए परीक्षण उपकरण मुख्य प्लग |
IEC62368-1-cl.4.7 मॉडल: KP-LJ220 तकनीकी मापदण्ड: 1. IEC60065-fig11 . के अनुसार 2. वजन: 1एन, 2एन। 3. सॉकेट: यूके, ईयू। 4. बल की भुजा 0-320mm 5.मेन्शन: 350*150*150 मिमी |
1 | किंगपो | |
3 | जेबच्चों के लिए सुलभ होने की संभावना वाले उपकरणों के लिए मलाई परीक्षण जांच | IEC62368-1-cl.4.8 IEC 62368 -1-चित्र V.1 | 1 | किंगपो | |
4 | यूसंयुक्त परीक्षण जांच | IEC62368-1-cl.4.8 IEC62368-अनुलग्नक V.1.3 परीक्षण विधि 2 | 1 | किंगपो | |
5 | टेस्ट हुक | आईईसी 62368-चित्रा 20 | 1 | किंगपो | |
6 | सपाट सतह | IEC62368-1-cl.4.8.4.6 आकार: 100 मिमी गुणा 250 मिमी) | 1 | किंगपो | |
7 | माप नेटवर्क, धारणा या प्रतिक्रिया के लिए भारित वर्तमान स्पर्श करें | आईईसी 60990 आंकड़ा 4 | 1 | किंगपो | |
8 | नेटवर्क को मापना, लेट-गो के लिए वर्तमान भारित स्पर्श करें | आईईसी 60990 आंकड़ा 5 | 1 | किंगपो | |
9 | 2kΩ रोकनेवाला | 2kΩ±2% | 1 | किंगपो | |
10 | बच्चों के लिए सुलभ नहीं होने वाले उपकरणों के लिए संयुक्त परीक्षण जांच | परीक्षण जांच V2 | 1 | किंगपो | |
1 1 | कुंद जांच | परीक्षण जांच V3 | 1 | किंगपो | |
12 | कील जांच | परीक्षण जांच V4 | 1 | किंगपो | |
१३ | टर्मिनल जांच | परीक्षण जांच V5 | 1 | किंगपो | |
14 | घुमावदार गर्म प्रतिरोध परीक्षक | IEC62368-1-cl.5.4.1.4, मॉडल: RC3002 मापने की सीमा: 0.500 ~ 99.99Ω, ± (-0.2% रीडिंग +5 डी)।99.99~2000Ω±(-0.2% रीडिंग +2 डी)।2000~10000Ω±(-0.2% रीडिंग +1 डी)।बिजली की आपूर्ति: एसी 220 वी, 50/60 हर्ट्ज, आकार: 380 (डब्ल्यू) × 340 (डी) × 120 (एच) | 1 | किंगपो | |
15 | गुलाबी शोर जेनरेटर | आईईसी६२३६८-१- एनेक्स ई के अनुसार गुलाबी शोर 3-and-iec-62368-1-annex-e.html | 1 | किंगपो | |
16 | स्टील पिन के साथ स्क्रैच टेस्ट डिवाइस | अनुलग्नक जी 13.6.2 -डी.एचटीएमएल | 1 | किंगपो | |
17 | आईएसओ ३०६ का विकट परीक्षण बी ५० | IEC62368-1-cl.5.4.1.10 आयाम: 720mm×700mm×1380mm तापमान: आरटी + 10 ~ 300 ℃ अधिकतम तापमान संकेत त्रुटि: 0.1 ℃ तापमान संकेत सटीक: ± 0.5 ℃ विरूपण माप सीमा: 0—1.0 मिमी संकल्प: 0.01 मिमी नमूना धारक संख्या: 3 सेट पावर: 4Kw बिजली की आपूर्ति: 220VAC 50Hz |
1 | किंगपो | |
१८ | गेंद दबाव परीक्षण उपकरण | आईईसी६२३६८-१-क्ल.५.४.१.१० -क्षमता.html | 1 | किंगपो | |
19 | तालिका D.1 का सर्किट 1 ._आवेग परीक्षण जनरेटर |
IEC62368-1-cl.5.4.2.3.2.5 IEC 62368-1/Ed3-चित्र D.1 मॉडल: 1950S |
1 | किंगपो | |
20 | तालिका D.1._इंपल्स टेस्ट जेनरेटो का सर्किट 3आर | IEC62368-1-cl.5.4.2.3.2.5 IEC 62368-1/Ed3-चित्र D.2 आदर्श: KP-PRM65 |
1 | किंगपो | |
21 | ट्रैकिंग सूचकांक परीक्षक | IEC62368-1-cl.5.4.3 मॉडल: KP-FT02 | 1 | किंगपो | |
22 | खराद का धुरा परीक्षण | IEC62368-1-cl.5.4.4.6.5 IEC 62368-1- चित्र 25-28 वजन: 100N * 1,50N * 1 (50N, 100N, 150N की खींचने वाली शक्ति प्राप्त की जा सकती है घुमाएँ कोण: 230 ° परीक्षण खराद का धुरा: टिप के साथ त्रिभुज बार | 1 | किंगपो | |
23 | विद्युत शक्ति परीक्षण | ढांकता हुआ शक्ति परीक्षक आईईसी ६२३६८-१-चित्रा २९, आईईसी६००६५, यूएल१३१० मानकों के अनुरूप बनाया गया ध्रुव व्यास: 5 ± 0.1 मिमी धातु क्लब वजन: 100 ± 2g |
1 | किंगपो | |
24 | गैर-प्रेरक प्रतिरोधी 5000Ω और एम्पीयर मीटर | आईईसी६२३६८-१-क्ल.५.४.११ | 1 | किंगपो | |
25 | कम से कम 1500A शॉर्ट सर्किट वाला स्रोत | IEC62368-1-cl.5.6.4.1 (अनुलग्नक R) http://www.batterytestingmachine.com/sale-12593671-250v-it-test-equipment-limited-short-circuit-test-iec-62368-1-annex -r.html | 1 | किंगपो | |
26 | चीज़क्लोथ प्रक्षालित सूती कपड़े 40g/m2 | आईईसी६२३६८-१-क्ल.६.४.८.३.३ | 1 | किंगपो | |
२७ | सुई लौ परीक्षक | IEC62368-1-अनुलग्नक S.2 मॉडल: KP-FT03 | 1 | किंगपो | |
28 | डार्क स्टिकी मैट, आवर्धित ग्लास 0.1 मिमी . के रिज़ॉल्यूशन के साथ | आईईसी ६२३६८-१-क्ल.८.५.५.२ के अनुरूप। | 1 | किंगपो | |
29 | आईईसी ६२३६८-१-क्ल.८.५.५.२ के अनुरूप ०.१ मिमी के एक संकल्प के साथ आवर्धित ग्लास।आवर्धन: 20x संकल्प: 0.1 मिमी |
|
1 | किंगपो | |
30 | परिपत्र योजना सतह 30mm | आईईसी६२३६८-१-टी.४ | 1 | किंगपो | |
31 | सपाट सतह | आईईसी ६२३६८-१-क्ल.८.६.२.३.समतल सतह 12.5cm गुणा 20cm | 1 | किंगपो | |
32 | 800N=330N(आइटम 1 का उपयोग किया जा सकता है) +100N(आइटम 3 का उपयोग किया जा सकता है)+150N+200N+सपाट सतह (20N) | 1 | किंगपो | ||
33 | झुका हुआ विमान 10° | आईईसी 62368-1-सीएल.8.6.4।1, झुकाव कोण: 0-30 डिग्री कोण मापने वाले उपकरण अंशांकन से लैस, संचालित करने में आसान, उच्च सटीकता कोण, सटीक ± 0.5 डिग्री 2, अधिकतम वजन भार: 50 किलो 3, तालिका का आकार: 1000 * 1000 मिमी। 4. ग्लास मोटाई: 10 मिमी |
1 | किंगपो | |
34 | 75 मिमी चौड़ाई का पट्टा | आईईसी 62368-1-cl.8.8 . के अनुरूप | 1 | किंगपो | |
35 | परिपत्र योजना सतह 30mm | IEC62368-1-cl.8.10.3 | 1 | किंगपो | |
36 | स्टील डिस्क | आईईसी ६२३६८-१-क्ल.९.६.३ आईईसी सीडीवी ६२३६८-१/ईडी३-चित्र ४७ (थर्माकोपल्स सहित) |
1 | किंगपो | |
37 | एल्यूमिनियम की अंगूठी | आईईसी ६२३६८-१-क्ल.९.६.३ आईईसी सीडीवी ६२३६८-१/ईडी३-चित्र ४८ (थर्माकोपल्स सहित) |
1 | किंगपो | |
38 | अल्मूनियम फोएल | आईईसी ६२३६८-१-क्ल.९.६.३ आईईसी सीडीवी ६२३६८-१/एड३-चित्र ४९ (थर्माकोपल्स सहित) |
1 | किंगपो | |
39 | वेंटिलेशन का आवरण उद्घाटन |
आईईसी ६२३६८-अनुलग्नक बी.३.२ कार्ड का टुकड़ा न्यूनतम २०० g/m² घनत्व के साथ |
1 | किंगपो | |
40 | लपेटकर ऊतक | 12g/m2 - 30g/m2 | 1 | किंगपो | |
41 | कॉर्ड पुल टेस्ट | आईईसी ६२३६८-एनेक्सजी.७.३.२.११, बिजली की आपूर्ति: एसी२२०वी ५०एचजेड; 2, पुल वजन: 20 एन * 2,30 एन * 2 (30 एन, 60 एन, 80 एन, 100 एन की खींचने वाली शक्ति हासिल की जा सकती है); 3, टॉर्क वजन: 5N*1, 12.5N*1, 17.5N*1 (0.1Nm,0.25Nm,0.35Nm); 4, तनाव समय: 0 ~ 9999 (चयन योग्य), 25 बार डिफ़ॉल्ट रूप से होता है; 5, तनाव आवृत्ति: 1 बार / एस; 6, टोक़ समय: 0.01S~99 घंटे 99 मिनट; |
1 | किंगपो | |
42 | प्रभाव जाँच | आईईसी 62368-अनुलग्नक टी.6 50 मिमी / 500 ग्राम ± 25 ग्राम स्टील बॉल, |
1 | किंगपो | |
43 | बूंद परीक्षण | आईईसी ६२३६८-एनेक्स टी.७ हार्ड वुड १३मिमी १८मिमी ± २मिमी प्लाईवुड पर, दो परतें | 1 | किंगपो | |
44 | विखंडन परीक्षण के लिए केंद्र पंच | आईईसी 62368-अनुलग्नक टी.10 1. वजन: 75 ग्राम ± 5 ग्राम 2. सामग्री: शंक्वाकार टंगस्टन: 3. फ़ीचर: कार्बाइड टिप (60 ± 2)° . के कोण के साथ |
1 | किंगपो | |
45 | विकट सॉफ्टनिंग टेस्ट उपकरण | आयाम: 720mm×700mm×1380mm तापमान: आरटी + 10 ~ 300 ℃ अधिकतम तापमान संकेत त्रुटि: 0.1 ℃ तापमान संकेत सटीक: ± 0.5 ℃ विरूपण माप सीमा: 0—1.0 मिमी संकल्प: 0.01 मिमी नमूना धारक संख्या: 3 सेट पावर: 4Kw बिजली की आपूर्ति: 220VAC 50Hz |
1 | किंगपो |
