ISO20653 IPX6K वॉटरप्रूफिंग परीक्षण उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Kingpo |
| प्रमाणन: | Calibration Certificate |
| मॉडल संख्या: | केपी- IPX6K |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | To be quoted |
| पैकेजिंग विवरण: | सुरक्षा गत्ते का डिब्बा पैक या प्लाईवुड बॉक्स |
| प्रसव के समय: | 30 कार्य दिवस |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
|
विस्तार जानकारी |
|||
| बिजली की आपूर्ति: | एकल चरण AC220V, 50 हर्ट्ज | पानी की टंकी का आकार: | 1100 × 800 × 350 मिमी (L * W * H) |
|---|---|---|---|
| ड्रिप एरिया: | 1000 × 600 मिमी (एल * डब्ल्यू * एच), अनुकूलन योग्य | ड्रिप ऊंचाई: | 200 मिमी ～ 1650 मिमी समायोज्य |
| पानी का प्रवाह: | 1 + 0.05 0 मिमी / मिनट या 3 + 0.05 0 मिमी / मिनट (स्विचेबल) | पानी का छेद: | Φ0.4mm |
| हाई लाइट: | IPX6K वॉटरप्रूफिंग टेस्टिंग इक्विपमेंट,IPX6K इंग्रेस प्रोटेक्शन टेस्ट मशीन,ISO20653 वॉटरप्रूफिंग टेस्टिंग इक्विपमेंट |
||
उत्पाद विवरण
KP-IPX6K वॉटरप्रूफिंग टेस्टिंग मशीन
I. कार्यों का अवलोकन:
1. उपकरण ISO20653, DIN40050-9 सड़क वाहनों के विद्युत घटकों के IP जलरोधक मानक के अनुरूप है।मुख्य उद्देश्य सड़क वाहनों के विद्युत घटकों के IPX6K वॉटरप्रूफिंग का परीक्षण करना, प्राकृतिक वातावरण का अनुकरण करना या मानव उच्च दबाव कार धोने द्वारा डिज़ाइन किए गए वाटरप्रूफ परीक्षण उपकरण को डिजाइन करना है।वर्टिकल मल्टीमॉडल सेंट्रीफ्यूगल हाई प्रेशर पंप लगातार चालू पानी की आपूर्ति को अपनाएं।
2. उपकरण पीएलसी प्रोग्राम नियंत्रण, टच स्क्रीन ऑपरेशन, सरल और उपयोग करने में सुविधाजनक है;प्रवाह दबाव नियंत्रण आवृत्ति रूपांतरण नियंत्रण को गोद लेता है, उपयोगकर्ता निरंतर चालू और निरंतर वोल्टेज पानी की आपूर्ति का एहसास करने के लिए टच स्क्रीन पर सेट करता है;बिजली और बिजली की विफलता का परीक्षण चक्र भी उपयोगकर्ता द्वारा निर्धारित किया जा सकता है।नमूना गति उपयोगकर्ता द्वारा निर्धारित की जा सकती है और पीएलसी द्वारा नियंत्रित की जा सकती है।

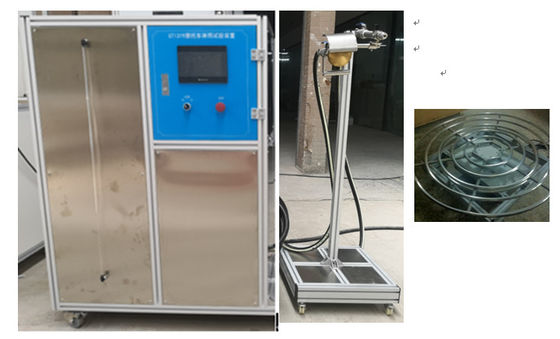

3. उपकरण एक खुली संरचना को अपनाता है, समग्र संरचना स्प्रिंकलर हेड, नोजल सपोर्ट, रोटेटेबल सैंपल टेबल, वाटर सप्लाई कंट्रोल और ऑपरेशन कंट्रोल सिस्टम से बनी होती है।
- तकनीकी मापदंड:
- उत्पाद IPX6K परीक्षण के लिए लागू।
- नोजल एपर्चर: ф6.3mm।
- स्प्रे सिर सामग्री: स्टेनलेस स्टील सामग्री।
- प्रवाह दर: 75 एल / मिनट।
- स्प्रे दबाव: 1000 केपीए / मिनट।
- परीक्षण समय: कम से कम 3 मिनट, उपयोगकर्ता निर्धारित समय।
- खोल से नोजल दूरी: 2.5-3 मीटर (परीक्षक नियंत्रण)।
- प्रवाह दबाव नियंत्रण: आवृत्ति रूपांतरण नियंत्रण, टच स्क्रीन सेटिंग।
- स्प्रे हेड सपोर्ट: फिक्स्ड नोजल, चल और नमूने पर पानी स्प्रे करने के लिए सुविधाजनक।
III.घूर्णन योग्य नमूना तालिका
1. टेबल व्यास: Φ620 मिमी;
2. नमूना तालिका गति: 1 आर / मिनट;
3. परीक्षण रोटेशन कोण: प्रत्येक 5 मिनट रोटेशन 90º,360º सकारात्मक और नकारात्मक रोटेशन (नमूना पावर कॉर्ड घुमावदार को रोकने के लिए) का चयन किया जा सकता है;
4. नमूना तालिका प्रकार: स्टेनलेस स्टील जाल संरचना, नमूना के नीचे पानी स्प्रे करने के लिए अनुकूल; अधिकतम वजन 5. नमूना: 50 किलो;
6. रोटेशन ड्राइव: स्टेपर मोटर + रेड्यूसर।
चतुर्थ।जल आपूर्ति और नियंत्रण प्रणाली
1. नियंत्रक: पीएलसी।मित्सुबिशी
2. मैन-मशीन इंटरफ़ेस: वेइलुन टोंग 7 इंच, रंगीन टच स्क्रीन।
3. पंप: स्टेनलेस स्टील मल्टीस्टेज केन्द्रापसारक ऊर्ध्वाधर पंप पानी की आपूर्ति;
4. पानी की टंकी का जल स्तर: अतिप्रवाह और पानी की कमी को रोकने के लिए उच्च और निम्न जल स्तर को नियंत्रित करने के लिए इलेक्ट्रॉनिक फ्लोट जल स्तर स्विच का उपयोग करें;
5. भंडारण टैंक की मात्रा: एल;300
6. पानी की आपूर्ति लाइन: पीपीआर पाइप और उच्च दबाव नली को अपनाएं;
7. प्रवाह नियंत्रण: निरंतर चालू जल आपूर्ति, पीएलसी स्वचालित ट्रैकिंग, स्वचालित आवृत्ति रूपांतरण निरंतर वर्तमान जल आपूर्ति सेट करते समय;
8. प्रवाह को नियंत्रित करने के लिए टरबाइन फ्लो सेंसर का उपयोग करें;
9. नमूना बिजली की आपूर्ति निविड़ अंधकार सॉकेट;
10. उपकरण शक्ति: AC380V 50HZ 5KW;
11. संरक्षण समारोह: रिसाव संरक्षण, अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण, चरण संरक्षण।
प्रवेश सुरक्षा (आईपी) परीक्षण
पानी और धूल के प्रवेश के खिलाफ प्रदर्शन परीक्षण
आईईसी मानक 60529 के लिए प्रवेश संरक्षण (आईपी) परीक्षण, एनईएमए 250 परीक्षण, और UL 50E परीक्षण।यूएल परीक्षण और आईपी परीक्षण दोनों को आम तौर पर पानी, धूल, बर्फ आदि के खिलाफ सुरक्षा के स्तर को निर्धारित करने के लिए बाड़ों पर किया जाता है।
प्रवेश सुरक्षा (आईपी) परीक्षण
आईपी परीक्षण दर और ठोस वस्तुओं (यानी, हाथ और उंगलियों जैसे शरीर के अंगों), धूल, आकस्मिक संपर्क, और बिजली के बाड़े या आवरण में पानी के घुसपैठ के खिलाफ उत्पाद द्वारा प्रदान की जाने वाली सुरक्षा की डिग्री को वर्गीकृत करता है।संख्याएं (विशेषता अंक) नीचे दी गई तालिकाओं में उल्लिखित शर्तों के अनुरूप हैं।यदि किसी एक मानदंड के संबंध में कोई सुरक्षा रेटिंग नहीं है, तो अंक को X अक्षर से बदल दिया जाता है।
आईपी मापता है कि ठोस वस्तुओं और तरल पदार्थों दोनों से डिवाइस कितनी अच्छी तरह सुरक्षित है।उदाहरण के लिए, IP57 और IP67 के लिए, पहला अंक हमें बताता है कि उत्पाद ठोस पदार्थों से कितनी अच्छी तरह सुरक्षित है।दूसरा अंक इस बारे में है कि उत्पाद पानी के प्रति कितना प्रतिरोधी है।
आईपी रेटिंग चार्ट
| धूल (पहली संख्या) | नमी (दूसरा नंबर) |
| आईपी 0x - कोई सुरक्षा नहीं आईपी 1x - ऑब्जेक्ट 50 मिमी आईपी 2x - ऑब्जेक्ट 12 मिमी आईपी 3x - ऑब्जेक्ट 2.5 मिमी आईपी 4x - ऑब्जेक्ट 1 मिमी आईपी 5x - धूल से सुरक्षित आईपी 6x - डस्ट टाइट |
आईपी x0 - कोई सुरक्षा नहीं IP X1 - लंबवत रूप से टपकता पानी आईपी x2 - 15 डिग्री टपकने वाला पानी झुकाएं आईपी x3 - पानी का छिड़काव आईपी x4 - छींटे पानी आईपी x5 - वाटर जेट्स आईपी x6 - शक्तिशाली जल जेट आईपी x7 - विसर्जन के प्रभाव आईपी x8 - अनिश्चितकालीन विसर्जन आईपी x9 - उच्च दबाव, उच्च तापमान वाटर जेटिंग |
IPX9K ISO 20653 का परीक्षण - सड़क वाहन - सुरक्षा की डिग्री (आईपी कोड) - विदेशी वस्तुओं, पानी और पहुंच के खिलाफ बिजली के उपकरणों की सुरक्षा
UL परीक्षण सेवाओं में रुचि रखते हैं?हमारे UL मानक और UL प्रमाणन प्रक्रिया देखें।
टैग: प्रवेश सुरक्षा परीक्षण उपकरण, आईपी परीक्षण उपकरण, आईईसी 60529 परीक्षण उपकरण, आईएसओ 20653 परीक्षण उपकरण
