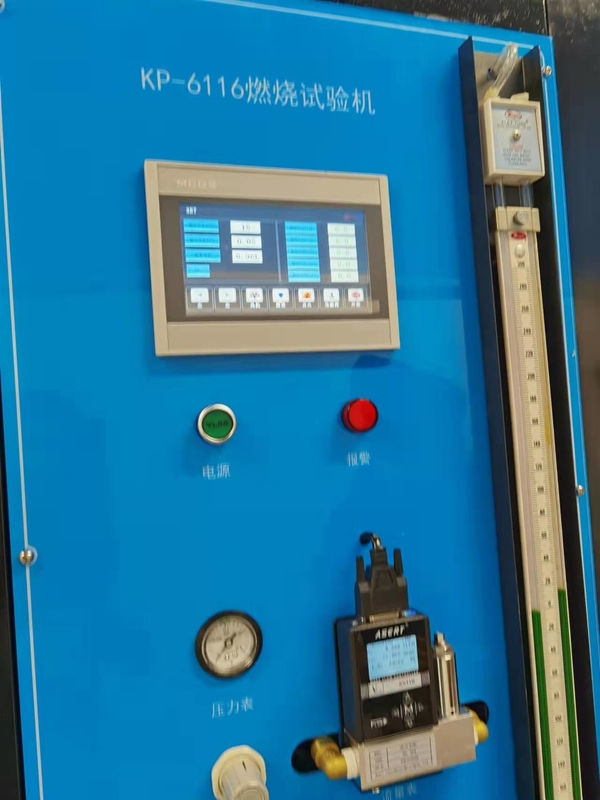

VW-1 फ्लेम टेस्ट वर्टिकल फ्लेम और FT1 टेस्ट UL 1581
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | KingPo |
| प्रमाणन: | Calibration Certificate |
| मॉडल संख्या: | K6116 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | To be quoted |
| पैकेजिंग विवरण: | सुरक्षा गत्ते का डिब्बा पैक या प्लाईवुड बॉक्स |
| प्रसव के समय: | 30 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 3 सेट |
|
विस्तार जानकारी |
|||
| बर्नर: | 9.5mm ± 0.3mm . के भीतरी व्यास पर बन्सन बर्नर का 1 सेट | परीक्षण कोण: | 0°、20°、45° मैनुअल रूपांतरण |
|---|---|---|---|
| लौ ऊंचाई: | 20 मिमी ± 2 मिमी ~ 180 मिमी ± 10 मिमी समायोज्य | प्रज्वलन परिश्रम समय: | 0-999.9s±0.1s समायोज्य |
| अवशिष्ट लौ: | 0-999.9s±0.1s | अवशिष्ट विवाद: | 0-999.9s±0.1s |
| हाई लाइट: | VW-1 लौ परीक्षण उपकरण,उल 1581 ज्वलनशीलता परीक्षक,उल 1581 कार्यक्षेत्र लौ परीक्षक |
||
उत्पाद विवरण
1, अनुपालन:
यह दहन कैबिनेट IEC60332 ul1581 संप्रदाय 1080.1 ~ 1080.14 के अनुसार सख्त रूप से निर्मित होता है और पूरी तरह से VW-1 (ऊर्ध्वाधर नमूना) लौ परीक्षण दहन परीक्षण का अनुपालन करता है।यह ul1581 के VW-1, UL13, ul444 और ul1655 के VW-1 और CSA के FT-1 और ft-2 पर लागू होता है।और उद्योग में बड़ी संख्या में तारों और केबलों का व्यापक रूप से उपयोग किया जाता है।
2, डिजाइन सिद्धांत:
संपूर्ण परीक्षण 4.32 घन मीटर की मात्रा के साथ एक सीलबंद प्रयोगशाला में किया गया था।परीक्षण: लौ की ऊंचाई को समायोजित करें, लौ को परीक्षण के टुकड़े के नीचे रखें, 15 सेकंड के लिए जलाएं और 15 सेकंड के लिए बुझा दें।5 बार दोहराने के बाद, टेस्ट पीस की जलन की स्थिति की जांच करें।दहन, विलुप्त होने का समय और दोहराव का समय निर्धारित किया जा सकता है और स्वचालित रूप से संचालित किया जा सकता है।मुख्य संदर्भ: ul1581-2001060 खंड (ऊर्ध्वाधर दहन और FT1 परीक्षण), 1080 खंड (VW-1 दहन परीक्षण), 1090 खंड (विद्युत तार का क्षैतिज दहन परीक्षण) और 1100 खंड (क्षैतिज नमूना / ft2 दहन परीक्षण) की आवश्यकताएं यह परीक्षण उपकरण।
3, पैरामीटर्स:
टेस्ट बॉक्स
(1) परीक्षण बॉक्स एल्यूमीनियम मिश्र धातु फ्रेम + इलेक्ट्रोलाइटिक प्लेट इलेक्ट्रोस्टैटिक छिड़काव को गोद लेता है, जिसमें सुंदर उपस्थिति और विरोधी जंग है
जंग और जंग की रोकथाम
(2) बॉक्स का शीर्ष एक निकास प्रणाली से सुसज्जित है, जो परीक्षण पूरा होने पर वायु आपूर्ति प्रणाली के समान है
अपशिष्ट गैस को बाहर निकालने के लिए इसे खोलें;परीक्षण के दौरान, सिस्टम बंद है।
(3) बॉक्स बॉडी के पिछले हिस्से में एयर सप्लाई डोर दिया गया है।जब परीक्षण पूरा हो जाता है और वायु निष्कर्षण प्रणाली चालू हो जाती है, तो बॉक्स में हवा की आपूर्ति करें
वायु आपूर्ति, परीक्षण के दौरान, बंद को बंद करने की आवश्यकता है।
(4) बॉक्स के सामने एक सख्त कांच की अवलोकन खिड़की से सुसज्जित है जिसे परीक्षण के दौरान सील किया जा सकता है, जो अवलोकन और परीक्षण के लिए सुविधाजनक है
स्थिति की जाँच करें।
(5) कांच के अवलोकन खिड़की के नीचे, एक दरवाजा है जो ऑपरेशन के लिए परीक्षण कक्ष में हाथ और हाथ बढ़ा सकता है
छेद सीलिंग दस्ताने से सुसज्जित है, और ऑपरेटर दहन बर्नर को संचालित करने के लिए सीलिंग दस्ताने का उपयोग करता है।
(6) परीक्षण कक्ष का आयतन विनिर्देश: स्थान 2.4 मीटर (लंबाई) * 1 मीटर (चौड़ाई) * 1.8 मीटर (ऊंचाई),
वॉल्यूम: 4.32m3।कुल मिलाकर आयाम: 2.4 मीटर (एल) * 1 मीटर (डब्ल्यू) * 2.5 मीटर (एच)।
तापमान मापने प्रणाली
(1) थर्मल सेंसर (तांबे की नाली और थर्मोकपल) - नाली की संरचना चालकता की इलेक्ट्रोलाइटिक होगी
तांबा।लंबाई 19.14 ± 0.02mm . है
(2) के-प्रकार थर्मोकपल, जैकेट के रूप में 0.5 मिमी व्यास स्टेनलेस स्टील ट्यूब से लैस है।
(3) डिजिटल डिस्प्ले थर्मामीटर के-टाइप थर्मोकपल के साथ मेल खाता है।पठन 1000 ℃ से अधिक है।
(4) पूरी पास परीक्षा प्रणाली चल है।इसे तापमान मापने के लिए टेस्ट बॉक्स में रखा जाता है।
(5) इलेक्ट्रॉनिक स्टॉपवॉच से लैस: 0.1 से (तापमान माप सत्यापन के दौरान स्टैंडबाय)
परीक्षण उपकरण और परीक्षण स्थिरता
(1) मुख्य स्थिरता: परीक्षण समर्थन और दहन बर्नर
(2) परीक्षण समर्थन: स्टेनलेस स्टील से बना, क्षैतिज समर्थन और ऊर्ध्वाधर समर्थन में विभाजित, यानी FT1, ft2
VW-1 के तीन विनिर्देश हैं।ऊर्ध्वाधर समर्थन और ब्लोटोरच का विमान अवलोकन खिड़की के विमान के समानांतर है, जो अवलोकन और संचालन के लिए सुविधाजनक है।
(3) दहन ब्लोटोरच IEC60332 (ul1581 ब्लोटोरच): एएसटीएम डी 5025-99 आवश्यकताएँ, शक्ति: 500W ऊर्ध्वाधर ब्लोटरच के लिए, 225W क्षैतिज ब्लोटरच के लिए,
(4) नोजल व्यास: 0.90 ± 0.03 मिमी,
(5) नोजल लैंप की लंबाई: 1.60 ± 0.05 मिमी,
(6) नोजल से हवा तक की ऊंचाई 102 मिमी है;
(7) ब्लोटोरच कोण: 90 डिग्री क्षैतिज और 20 डिग्री लंबवत (अनुदैर्ध्य अक्ष ऊर्ध्वाधर विमान पर बनाए रखा जाता है और इसमें ऊर्ध्वाधर दिशा के साथ 20 डिग्री का शामिल कोण होता है)
(8) वेज फ्रेम: वेजेज जोड़ें।ब्लोटोरच इंस्टॉलेशन को वेजेज पर स्थापित करने की आवश्यकता होती है और इसे आसानी से स्थानांतरित किया जा सकता है, और उसी समय निर्दिष्ट स्थिति में वापस ले जाया जा सकता है।
(9) तराजू के एक सेट से लैस है जो क्षैतिज और ऊर्ध्वाधर दहन के दौरान आंतरिक और बाहरी लौ को माप सकता है।
(10) परीक्षण के लिए 500 मिमी से 1 मिमी का स्टील शासक प्रदान किया जाएगा।
परीक्षण प्रभाव
