IEC60335 और ISO28927.1 और EN60745.1 और EN60745.1 हाथ से चलने वाले इलेक्ट्रिक उपकरणों की माप प्रणाली

उत्पाद विवरण

सिस्टम परिचय:

प्रणाली का उपयोग हाथ से पकड़े जाने वाले बिजली के उपकरणों और हाथ से पकड़े जाने वाले बिजली के उपकरणों के कंपन स्तर का मूल्यांकन करने के लिए किया जाता है।कंपन संकेत को हैंडल पर स्थापित कंपन सेंसर द्वारा मापा जाता है।प्रणाली दो प्रकार के विश्लेषण विधियों को अपनाती है: मानव मैनुअल कंपन आवृत्ति मीटर WH विधि ISO8041 और 1/3-ऑक्टेव आवृत्ति रूपांतरण में निर्दिष्ट है।कंपन उत्सर्जन मूल्य, अनिश्चितता और संभाल की भिन्नता के गुणांक को मापा और विश्लेषण किया जा सकता है।

लागू मानक:

कंपन मापन विधिEN60745.1 हाथ से चलने वाला इलेक्ट्रिक टूल हैंडल

ISO28927.1 हाथ से आयोजित पोर्टेबल बिजली उपकरण कंपन परीक्षण विधि

पैरामीटर्स:

कंपन संवेदक: सीमा 50 ग्राम (500 मीटर / एस -2), रैखिक 1%

नमूना दर: 1000-50000 हर्ट्ज

डेटा कनेक्शन मोड: यूएसबी

सेंसर कनेक्शन मोड: बीएनसी

सेंसर प्रकार: आईसीपी।

लागू मानक:

IEC60745.1 EN60745.1 GB/T 22665 हैंड-हेल्ड इलेक्ट्रिक टूल हैंडल की कंपन मापन विधि

सिस्टम परिचय:

सिस्टम का उपयोग हाथ से पकड़े जाने वाले टूल हैंडल के कंपन स्तर का मूल्यांकन करने के लिए किया जाता है।कंपन संकेत को हैंडल पर लगे कंपन सेंसर द्वारा मापा जाता है।सिस्टम मानक मैनुअल कंपन आवृत्ति मीटर WH विधि और 1/3 ऑक्टेव आवृत्ति रेंज रूपांतरण त्वरण को अपनाता है, जो उपकरण के विभिन्न पदों पर कंपन उत्सर्जन मूल्य, अनिश्चितता और हैंडल की भिन्नता के गुणांक को माप और विश्लेषण कर सकता है।अतिरिक्त विस्तार उपकरणों का उपयोग विभिन्न अवस्थाओं में मानव शरीर के कंपन का मूल्यांकन करने के लिए भी किया जा सकता है, जैसे कि धड़, सिर, बैठना, क्षैतिज और लंबवत।

हैंडहेल्ड टूल्स का कंपन माप

androidsystem

माप प्रणाली हार्डवेयर

सॉफ्टवेयर संचालन:

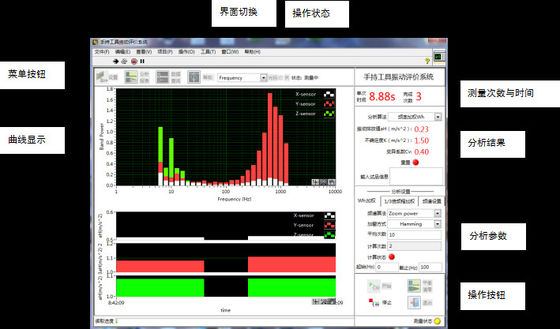

सॉफ्टवेयर इंटरफ़ेस ऑपरेशन बटन, मेनू बटन, वक्र डिस्प्ले इंटरफ़ेस, विश्लेषण सेटिंग और विश्लेषण परिणाम से बना है।उपयोगकर्ता संचालन की सुविधा के लिए विश्लेषण सेटिंग और डिस्प्ले इंटरफ़ेस शीर्ष इंटरफ़ेस पर प्रदर्शित होते हैं।इंटरफ़ेस स्विचिंग के माध्यम से, समय डोमेन वक्र, कंपन ऊर्जा स्तर वक्र, 1 ≤ 3 ऑक्टेव वक्र, पावर स्पेक्ट्रम वक्र और माप प्रक्रिया के परीक्षण डेटा विश्लेषण इंटरफ़ेस को प्रदर्शित और स्विच किया जा सकता है।

सॉफ्टवेयर वास्तविक समय में परीक्षण प्रक्रिया एक्स, वाई, जेड कंपन आयाम और समय वक्र प्रदर्शित करता है, जिसका उपयोग समय इतिहास संकेत का निरीक्षण करने के लिए किया जाता है।

समय-कंपन आयाम वक्र

सॉफ्टवेयर आवृत्ति आयाम संकेत की गणना करने के लिए रैखिक औसत, घातीय औसत और शिखर औसत का उपयोग करता है।इसका उपयोग उपकरणों के दोष और अपवाद विश्लेषण के लिए भी किया जा सकता है।

आवृत्ति-आयाम वक्र

सॉफ्टवेयर मानक 1/3 ऑक्टेव फ़्रीक्वेंसी वेटिंग को अपनाता है, उपयोगकर्ताओं के चयन के लिए ISOWh मेथड फ़्रीक्वेंसी वेटिंग, रियल-टाइम मॉनिटरिंग, इंटरफ़ेस डिस्प्ले टेस्ट टाइम, टेस्ट टाइम, कस्टमर इंटरेक्शन के लिए, विभिन्न ऑपरेटरों द्वारा उत्पादित भिन्नता गुणांक की भिन्नता को अधिक प्रभावी ढंग से नियंत्रित कर सकता है। .

1/3 सप्तक, कंपन स्तर वक्र

परीक्षण और विश्लेषण इंटरफ़ेस 1 ≤ 3 सप्तक के साथ विभिन्न केंद्रीय आवृत्ति बैंड के आयाम और आवृत्ति को दर्शाता है, डेटा का विश्लेषण Wh विधि और 1 ≤ 3 सप्तक विधि द्वारा किया जाता है, और यह दर्शाता है कि कंपन उत्सर्जन मान aH, अनिश्चितता K और भिन्नता Cv का गुणांक , टूल हैंडल के माप के माध्यम से मानक आवश्यकताओं के साथ अच्छे समझौते में हैं।

डेटा विश्लेषण का परीक्षण करें

ग्राहक संचालन को सुविधाजनक बनाने के लिए, सॉफ्टवेयर विभिन्न प्रकार की डिज़ाइन विधियाँ प्रदान करता है, जैसे एकल व्यक्ति परीक्षण, 3 व्यक्ति / 5 निरंतर संचालन, समय विलंब ट्रिगर, थ्रेशोल्ड ट्रिगर और इसी तरह, जो सुविधाजनक और प्रभावी है।

सॉफ्टवेयर सेटअप

परीक्षण परीक्षण इंटरफ़ेस

संयंत्र पैरामीटर
