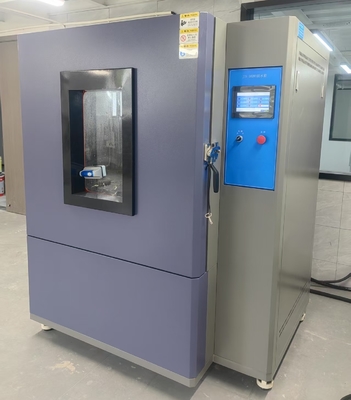

JIS D0203 ऑटोमोबाइल भागों के लिए वर्षा और स्प्रे परीक्षक

 JIS D0203 ऑटोमोबाइल भागों के लिए वर्षा और स्प्रे परीक्षक

अवलोकन:
यह जलरोधी परीक्षण उपकरण JIS D 0203-1994 और KS R 0015 मानकों में चार परीक्षण प्रकार R1, R2, S1 और S2 के अनुसार व्यापक रूप से डिजाइन और निर्मित किया गया है,और ऑटोमोबाइल भागों के नमी प्रतिरोध और पानी प्रतिरोध परीक्षण के लिए उपयुक्त है.
इस उपकरण में पानी की आपूर्ति के लिए स्टेनलेस स्टील के पानी के पंपों का उपयोग किया जाता है। पानी की आपूर्ति की मात्रा को बंद लूप में प्रवाह सेंसर, दबाव सेंसर, पीएलसी, आवृत्ति कनवर्टर आदि द्वारा नियंत्रित किया जाता है।प्रवाह सेंसर पीएलसी के लिए वास्तविक समय में प्रवाह मूल्य और दबाव मूल्य वापस फ़ीडपी.एल.सी. आवृत्ति परिवर्तक की कार्य आवृत्ति को गणना के द्वारा नियंत्रित करता है।आवृत्ति कनवर्टर पानी की आपूर्ति के आउटपुट प्रवाह को प्राप्त करने के लिए पानी पंप की घूर्णन गति को नियंत्रित करता है, इस प्रकार परीक्षण प्रवाह मूल्य तक पहुँचने के लिए। रोटेशनल कार्रवाई एक Panasonic servo मोटर और एक reducer द्वारा संचालित है।
तकनीकी मापदंडः
1परीक्षण पानी का तापमान: कमरे का तापमान।
2आंतरिक आयाम: 1000X1000X1000 मिमी।
3टर्नटेबल: अधिकतम भार क्षमता 50 किलो।
4बॉक्स सामग्रीः SUS304 स्टेनलेस स्टील।
5परीक्षण नमूनों में परिवर्तनों के सुविधाजनक अवलोकन के लिए ग्लास अवलोकन खिड़की।
6दो नोजल, चित्र R1 और R2 की आवश्यकताओं को पूरा करते हैं।
40 जल निकासी हैं, जो चित्र S1 और S2 की आवश्यकताओं को पूरा करती हैं।
8जल आपूर्ति पाइप की घूर्णन शाफ्ट क्षैतिज रेखा के साथ 45o कोण बनाती है।
9पानी की आपूर्ति पाइप शाफ्ट की घूर्णन गतिः 23r/min;
10. नमूना चरण की गतिः 17r/min;
11पानी के छिड़काव की प्रवाह दर: R1:1.9L/मिनट; R2:3.2L/मिनट S1:24.5L/मिनट S2:39.2L/मिनट
12पानी का दबाव: R1:0.01Mpa; R2:0.03Mpa S1:0.10Mpa S2:0.30Mpa
13परीक्षण समयः 0 से 9999 मिनट और 99 सेकंड तक सेट किया जा सकता है।
14पानी के पाइप और नमूना के बीच की दूरीः 400 मिमी;
15नियंत्रण
15.1. परिवर्तनीय आवृत्ति स्वतः विनियमन मोड पीएलसी कार्यक्रम के माध्यम से पानी पंप की गति को नियंत्रित करने के लिए आवृत्ति कनवर्टर की आवृत्ति को बदलता है,सेट प्रवाह और दबाव को प्राप्त करने के लिएसभी डेटा को ट्रांसमीटर के माध्यम से प्रदर्शित करने के लिए नियंत्रण कक्ष में परिवर्तित किया जाता है।
15.2 सेटिंग विधि: अंग्रेजी मेनू, टचस्क्रीन इनपुट, 7 "रंग टचस्क्रीन;
15.3 प्रदर्शन कार्यः यह दबाव, प्रवाह दर, घूर्णन गति, परीक्षण समय आदि प्रदर्शित कर सकता है।
15.4 सुरक्षा कार्यः रिसाव संरक्षण, अधिभार संरक्षण, शॉर्ट सर्किट संरक्षण;
15.5पानी की आपूर्ति पाइप शाफ्ट के घूर्णन नियंत्रणः पैनसोनिक सर्वो मोटर + reducer;
15.6 घुमावदार चरण घुमाव नियंत्रणः स्टेपर मोटर + reducer;
15.7. स्टेनलेस स्टील बहुस्तरीय केन्द्रापसारक पंप पानी की आपूर्ति;
16उपकरण बिजली की आपूर्तिः 380V 50/60Hz, 3kw;

17मानक के अनुसारः JIS D0203,KS R 0015
