उच्च-आवृत्ति इलेक्ट्रोसर्जिकल यूनिट विश्लेषक जो 1 मेगाहर्ट्ज तक परीक्षण करने में सक्षम है

उच्च-आवृत्ति इलेक्ट्रोसर्जिकल यूनिट विश्लेषक जो 1 मेगाहर्ट्ज तक परीक्षण करने में सक्षम है

विस्तृत जानकारी
प्रमुखता देना:

1 मेगाहर्ट्ज इलेक्ट्रोसर्जिकल यूनिट विश्लेषक

,

1 मेगाहर्ट्ज इलेक्ट्रोसर्जिकल यूनिट परीक्षक

,

उच्च-आवृत्ति इलेक्ट्रोसर्जिकल विश्लेषक

उत्पाद का वर्णन

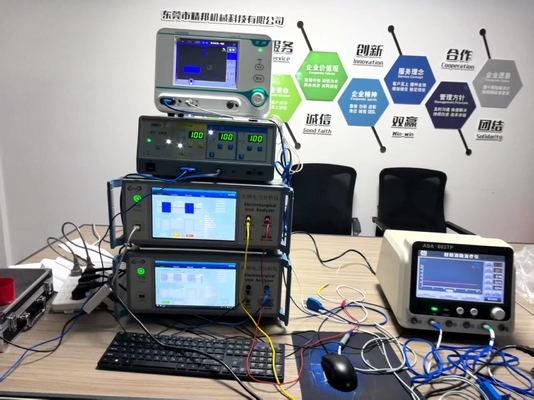

KP-8850 इलेक्ट्रोसर्जिकल यूनिट एनालाइजर

किंगपो टेक्नोलॉजी डेवलपमेंट लिमिटेड के केपी-8850 इलेक्ट्रोसर्जिकल यूनिट एनालाइजर की खोज करें,उच्च आवृत्ति इलेक्ट्रोसर्जिकल इकाइयों (ईएसयू) के सटीक परीक्षण और विश्लेषण के लिए डिज़ाइन किया गया एक अत्याधुनिक उपकरणचिकित्सा उपकरण निर्माताओं, गुणवत्ता नियंत्रण प्रयोगशालाओं और जैव चिकित्सा इंजीनियरों के लिए आदर्श, यह विश्लेषक आईईसी 60601-2-2 जैसे सुरक्षा मानकों के अनुपालन को सुनिश्चित करता है।चाहे आप "इलेक्ट्रोसर्जिकल यूनिट विश्लेषक" के लिए खोज रहे हैं," "उच्च आवृत्ति ईएसयू परीक्षक", या "ईएसयू पावर विश्लेषक", केपी-8850 शक्ति, रिसाव वर्तमान, और अधिक के लिए सटीक माप प्रदान करता है।

केपी-8850 इलेक्ट्रोसर्जिकल यूनिट विश्लेषक का अवलोकन

केपी-8850 एक बहुमुखी उच्च आवृत्ति इलेक्ट्रोसर्जिकल विश्लेषक है जिसे इलेक्ट्रोसर्जिकल इकाइयों के प्रदर्शन और सुरक्षा का मूल्यांकन करने के लिए इंजीनियर किया गया है। यह एकाध और द्विध्रुवी मोड का समर्थन करता है,बिजली उत्पादन सहित व्यापक परीक्षण क्षमताएं प्रदान करना, लोड पावर वक्र, उच्च आवृत्ति रिसाव वर्तमान, और आरईएम/सीएमक्यू (रिटर्न इलेक्ट्रोड निगरानी/संपर्क गुणवत्ता निगरानी) कार्य।

मुख्य बातें:
  • उच्च परिशुद्धता माप:शक्ति (0-500W), वोल्टेज (0-5kV पीक), और वर्तमान (2mA-2000mA RMS) के लिए सटीक रीडिंग।
  • उपयोगकर्ता के अनुकूल इंटरफ़ेसः10-इंच पूर्ण रंग एलसीडी टचस्क्रीन, वेवफॉर्म डिस्प्ले, ज़ूम कार्यक्षमता और सहज नियंत्रण के साथ।
  • बहुमुखी कनेक्टिविटीःडेटा निर्यात, बाहरी प्रदर्शन और नेटवर्क एकीकरण के लिए यूएसबी, एचडीएमआई, लैन पोर्ट।
  • सुरक्षा-केंद्रित डिजाइनःअंतर्निहित ग्राउंडिंग, उच्च वोल्टेज चेतावनी, और अंतरराष्ट्रीय सुरक्षा मानकों का अनुपालन।

यह विश्लेषक सर्जिकल वातावरण में ईएसयू को सुरक्षित और प्रभावी ढंग से संचालित करने के लिए आवश्यक है, जिससे जलन या विद्युत झटके जैसे जोखिम कम हो जाते हैं।

केपी-8850 ईएसयू विश्लेषक की मुख्य विशेषताएं
उन्नत परीक्षण मोड
  • निरंतर मोडःनिरंतर उच्च आवृत्ति आउटपुट के साथ काटने के मोड के लिए।
  • पल्स मोडःरक्तस्राव या मिश्रित मोड के लिए तीन पल्स भिन्नता का समर्थन करता है, 0-500ms से पल्स अवधि के साथ।
  • विलंब मोडःउपायों से सिग्नल आउटपुट में देरी हुई।
लोड प्रतिबाधा सिमुलेशन
  • रेंजः 0-6400Ω 1Ω चरणों के साथ।
  • सटीकताः ±1% (≥50Ω), ±3% (≥10Ω & <50Ω).
  • रेटेड पावरः उच्च भार के लिए 500W तक, विस्तारित परीक्षण के लिए बाहरी भार का समर्थन करता है।
उच्च आवृत्ति रिसाव वर्तमान परीक्षण
  • रेंजः 2mA-500mA.
  • गहन सुरक्षा मूल्यांकन के लिए कई नेटवर्क कॉन्फ़िगरेशन (लीकेज टेस्ट 1a, 1b, 2, 3a, 3b) का समर्थन करता है।
  • बैंडविड्थः 10kHz-250MHz.
आरईएम/सीएमक्यू परीक्षण
  • 0-6400Ω रेंज के साथ रिटर्न इलेक्ट्रोड संपर्क का अनुकरण करता है।
  • त्वरित सत्यापन के लिए त्वरित शॉर्ट-सर्किट (0Ω) या ओपन-सर्किट (+∞Ω) चयन।
डेटा प्रबंधन और प्रदर्शन
  • परीक्षण परिणामों, तरंगों और एक्सेल निर्यात को सहेजने के लिए 500 जीबी आंतरिक भंडारण।
  • बाहरी निगरानी के लिए ऑसिलोस्कोप आउटपुट (1V/A)
  • बिजली वितरण वक्रों के बड़े स्क्रीन देखने के लिए एचडीएमआई एक्सटेंशन
भौतिक और संचार विनिर्देश
  • आयाम: 500x450x220 मिमी; वजनः 23 किलोग्राम।
  • इंटरफेस: यूएसबी x2, ईथरनेट, एचडीएमआई।
  • बिजली की आपूर्तिः 220VAC, 50/60Hz.
तकनीकी विनिर्देश
पैरामीटर विनिर्देश
शक्ति सीमाः 0-500W; संकल्पः 0.1W; सटीकताः ±2.5% या ±1W
वोल्टेज रेंजः 0-5kV (पीक); सटीकताः ±2%
वर्तमान रेंजः 2mA-2000mA आरएमएस; रिज़ॉल्यूशनः 0.1mA; सटीकताः ±1.5%
एचएफ रिसाव धारा सीमाः 2mA-500mA; संकल्पः 0.1mA; सटीकताः ±2.5%
बैंडविड्थ 10kHz-250MHz
लोड प्रतिबाधा 0-6400 Ω (1 Ω कदम); सटीकताः ±1% (≥50Ω), ±3% (10-50Ω)
आंतरिक भार शक्ति रेटिंग 10-101 Ω: 100W; 101-201 Ω: 200W; 201-501 Ω: 300W; 501-6400 Ω: 500W
क्रैस्ट कारक 1.4-20
आरईएम/सीएमक्यू 0-6400 Ω (1 Ω कदम); सटीकता उपरोक्त के रूप में
प्रदर्शन 10-इंच पूर्ण रंग एलसीडी टचस्क्रीन; ग्राफ और वक्र का समर्थन करता है
भंडारण 500 जीबी
इंटरफेस यूएसबी, ईथरनेट, एचडीएमआई
पल्स मोड बाहरी/आंतरिक ट्रिगरिंग का समर्थन करता है; उच्च/निम्न सीमाएं (mA)
स्वचालित परीक्षण हाँ
केपी-8850 इलेक्ट्रोसर्जिकल यूनिट एनालाइजर का उपयोग कैसे करें
फ्रंट पैनल अवलोकन
  • पावर बटनःडिवाइस को चालू करें।
  • यूएसबी पोर्टःबाहरी कीबोर्ड/माउस या डाटा ट्रांसफर के लिए।
  • टचस्क्रीनःसंचालन के लिए मुख्य इंटरफ़ेस।
  • बंदरगाह:सक्रिय (सर्जिकल इलेक्ट्रोड), विसारक 1/2 (तटस्थ इलेक्ट्रोड), पृथ्वी (जमीन), सीएमक्यू 1/2.
रियर पैनल अवलोकन
  • एचडीएमआईःबाहरी प्रदर्शन।
  • लैनःनेटवर्क कनेक्शन।
  • पावर इनपुटः220VAC, 50/60Hz।
  • बीएनसी आउटपुटःऑसिलोस्कोप कैलिब्रेशन के लिए
  • पैर स्विच:वैकल्पिक ट्रिगर.
सेटअप और कनेक्शन
  1. पावर ऑन: ग्राउंड किए गए आउटलेट से कनेक्ट करें, पावर बटन दबाएं।
  2. ईयूटी (इलेक्ट्रोसर्जिकल यूनिट) कनेक्ट करेंः
    • मोनोपोलर: सर्जिकल इलेक्ट्रोड के लिए सक्रिय; न्यूट्रल इलेक्ट्रोड के लिए विसारक 1/2।
    • द्विध्रुवीय: एक इलेक्ट्रोड पर सक्रिय; दूसरे पर विसारक 1।
    • 1kV+ तक के उच्च वोल्टेज से झटके रोकने के लिए ग्राउंडिंग सुनिश्चित करें।
  3. चुनें मोडः टचस्क्रीन के माध्यम से निरंतर, पल्स या देरी चुनें.
  4. सेट पैरामीटरः लोड प्रतिबाधा, ध्रुवीयता (एकाध्रुवीय/द्विध्रुवीय), सीमाएं।
  5. स्टार्ट टेस्टः वास्तविक समय के डेटा और तरंगों के लिए "स्टार्ट" दबाएँ।
  6. ठहराव/रोक: तरंगों का विश्लेषण करें; परिणामों को एक्सेल या छवियों के रूप में सहेजें।

रिसाव वर्तमान परीक्षणों के लिए, विशिष्ट नेटवर्क आरेखों का पालन करें (उदाहरण के लिए, रिसाव परीक्षण 1a: सर्जिकल इलेक्ट्रोड पर सक्रिय, पृथ्वी जमी हुई) ।

सुरक्षा सावधानियां
  • हमेशा उपकरण और ईयूटी को ग्राउंड करें।
  • उच्च वोल्टेज वाले भागों के संपर्क से बचें
