IEC 60884-1 प्लग और प्लग पिन की परीक्षण दृढ़ता के लिए चित्रा 30 प्लग सॉकेट परीक्षक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | KingPo |
| प्रमाणन: | Calibration Certificate |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | To be quoted |
| पैकेजिंग विवरण: | सुरक्षा गत्ते का डिब्बा पैक या प्लाईवुड बॉक्स |
| प्रसव के समय: | प्रति माह 100 सेट |
| भुगतान शर्तें: | टी/टी |
|
विस्तार जानकारी |
|||
| मानक: | आईईसी 60884-1 खंड 24.10 Fig30 | टेस्ट स्टेशन: | 1 |
|---|---|---|---|
| वज़न: | 50एन*1, 20एन*2, 30एन*1, 4एन*1 | प्रयोजन: | प्लग और प्लग पिन की दृढ़ता का परीक्षण |
| प्रमुखता देना: | पावर सॉकेट परीक्षक,कठोरता परीक्षण उपकरण,चित्रा 30 प्लग सॉकेट परीक्षक |
||
उत्पाद विवरण

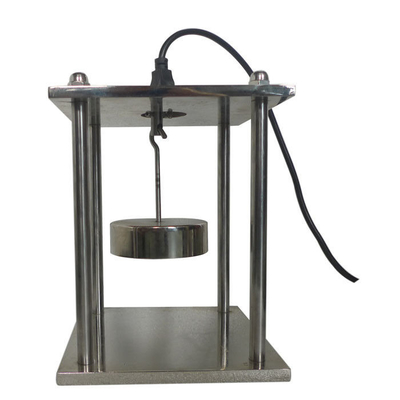

आईईसी 60884-1 अंजीर। प्लग बॉडी में पिन के निर्धारण को सत्यापित करने के लिए 30 उपकरण प्लग सॉकेट परीक्षक
उत्पाद विवरण:
यह डिवाइस IEC 60884-1 क्लॉज 24.10 Fig30 के मानक के अनुरूप है।इसका उपयोग प्लग और प्लग पिन की दृढ़ता के परीक्षण के लिए किया जाता है।प्लग को एक कठोर स्टील प्लेट पर रखा जाता है जिसमें प्लग के पिन के लिए उपयुक्त छेद होते हैं।छेद के केंद्रों के बीच की दूरी प्लग की मानक शीट में प्रत्येक पिन के क्रॉस-सेक्शनल क्षेत्र के चारों ओर परिचालित सर्कल के केंद्रों के बीच की दूरी के समान होगी।
तकनीकी मापदंड:
| परीक्षण स्टेशन की संख्या | 1 |
| वज़न | 50एन*1, 20एन*2, 30एन*1, 4एन*1 |
| मानक सॉकेट: कॉन्फ़िगरेशन के लिए मैक्सिकन मानक में से प्रत्येक: | C1.1, C1.2, C1.3, C1.4, C1.5, C1.6, C1.9, C1.10, C1.13 |
जाँचने का तरीका:
1. पहले उपयोग से पहले, उपयोगकर्ता को परीक्षण उपकरण का अधिक प्रभावी और उचित उपयोग करने और परीक्षण पूरा करने के लिए प्रासंगिक मानकों से परिचित होना चाहिए।
2. प्लग को स्टील प्लेट पर इस तरह रखा जाता है कि पिनों को घेरने वाले वृत्तों के केंद्र छिद्रों के केंद्रों के साथ मेल खाते हैं।फिर परीक्षण प्लग को पिन के अनुदैर्ध्य अक्ष की दिशा में सॉकेट में डालें।उसके बाद, प्लग को हीटिंग कैबिनेट में तापमान (70 ± 2) डिग्री सेल्सियस के साथ रखा जाता है, 1 घंटे के बाद, हीटिंग कैबिनेट के अंदर एक पुल बल लगाया जाता है
3. प्लग के आकार के अनुसार क्लैंपिंग फिक्स्चर चुनें, और इसे प्लग के साथ मजबूती से कनेक्ट करें (सुनिश्चित करें कि पुल बल लगाने पर यह ढीला नहीं होगा)
4. तालिका 16 में दिए गए अधिकतम निकासी बल के अनुसार पुल बल वजन चुनें (सुपरपोजिशन द्वारा प्राप्त किया जा सकता है), वजन क्लैंप की अंगूठी में लगाया जाता है, देखभाल के साथ संभालता है, और विस्फोटक तनाव उत्पन्न नहीं करता है।
5. प्रत्येक प्लग पिन पर 1 मिनट के लिए बल लगाया जाता है, परीक्षण के बाद, प्लग को परिवेश के तापमान तक ठंडा होने दिया जाता है और यह सत्यापित किया जाएगा कि प्लग बॉडी में किसी भी प्लग पिन का विस्थापन 1 मिमी से अधिक नहीं होना चाहिए।
6. परीक्षण पूरा होने के बाद डिवाइस की सफाई और सॉकेट के रखरखाव पर ध्यान दें।
