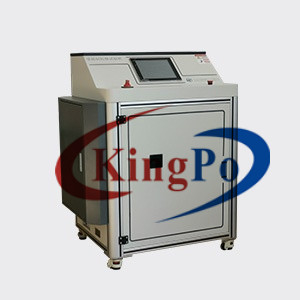

सीमित शॉर्ट-सर्किट परीक्षक, वर्तमान जनरेटर 1500 ए, आईईसी 62368-1- अनुलग्नक आर

उत्पाद विवरण

सीमित शॉर्ट सर्किट परीक्षण, आईईसी 62368-1-अनुलग्नक आर

R.3 परीक्षण विधि
स्रोत को उपकरण निर्माता द्वारा आपूर्ति या निर्दिष्ट मुख्य केबल के माध्यम से ईयूटी पर लगाया जाना चाहिए। यदि कोई मुख्य केबल आपूर्ति या निर्दिष्ट नहीं है, तो 2 मीटर की 1 मीटर की लंबाई,5 मिमी 2 या 12 AWG का प्रयोग किया जाएगासी.सी. स्रोतों के लिए, केबल को उपकरण की अधिकतम नाममात्र धारा के लिए आकार दिया जाना चाहिए।
इस परीक्षण को करने के लिए उपकरण में उपकरण के पृथ्वी कनेक्शन के लिए एक शॉर्ट सर्किट लाया जाना चाहिए। जिस बिंदु पर यह किया जाता है वह उपकरण पर निर्भर करता है।उपकरण निर्माण और सर्किट आरेखों पर विचार करने के बाद, चरण कंडक्टर के बीच, इनपुट के निकटतम बिंदु (सबसे कम प्रतिबाधा का बिंदु) और विचार किए जा रहे सुरक्षात्मक बंधन पथ के बीच शॉर्ट सर्किट लगाया जाएगा।वहाँ एक से अधिक बिंदु है जहां इस शॉर्ट सर्किट सबसे खराब स्थिति निर्धारित करने के लिए लागू किया जा सकता है हो सकता है.
सुरक्षात्मक बॉन्डिंग कंडक्टर को एक स्रोत से जोड़ा जाता है जो शॉर्ट सर्किट की स्थितियों में 1 500 ए की एसी या डीसी धारा प्रदान करने में सक्षम है, जैसा कि ईयूटी के लिए उपयुक्त है,और उपकरण के नामित वोल्टेज रेंज के भीतर नामित वोल्टेज या किसी भी वोल्टेज के बराबर एक स्रोत वोल्टेज का उपयोगयदि उपकरण द्वारा देखे जाने वाले संभावित शॉर्ट सर्किट धारा ज्ञात है, तो परीक्षण के लिए उपयोग किए जाने वाले स्रोत को शॉर्ट सर्किट स्थितियों में उस धारा को आपूर्ति करने में सक्षम होना चाहिए।निर्माता को सुरक्षा निर्देशों में मूल्यांकन में उपयोग की गई संभावित शॉर्ट सर्किट धारा का उल्लेख करना चाहिए।. विचार में लिए जा रहे सर्किट की सुरक्षा करने वाले ओवरकंट्रैक्ट सुरक्षा उपकरण (क्लॉज आर.2) को सुरक्षात्मक बंधन कंडक्टर के साथ श्रृंखला में रखा जाता है।यदि प्रदान या निर्दिष्ट किया गया हो, परीक्षण के दौरान जुड़ा रहेगा।
एक बर्तन या अनुरूप रूप से लेपित संयोजन में सुरक्षात्मक बंधन कंडक्टरों के लिए सीमित शॉर्ट सर्किट परीक्षण एक बर्तन या लेपित नमूना पर किया जाता है।
परीक्षण दो बार और किया जाता है (एक अलग नमूना पर कुल तीन बार, जब तक कि निर्माता एक ही नमूना पर परीक्षण करने के लिए सहमत न हो) ।परीक्षण तब तक जारी रखा जाता है जब तक कि अतिप्रवाह सुरक्षा उपकरण काम नहीं करता.

पैरामीटरः

डिस्चार्ज वोल्टेज रेंज: dc120-250v (अनुकूलित)

डिस्चार्ज सीमा वर्तमानः ≥1500A (अनुकूलित)

डिस्चार्ज समयः 5-100ms समायोज्य

नियंत्रण मोडः पीसी

शक्तिः AC220V ± 10% 50Hz 3000W

बाहरी आयाम: 1060×788×1361 मिमी

उपकरण का वजनः 240 किलोग्राम

उपकरण संरचनाः

विशेषताएं:

सबसे पहले डिवाइस के अंदर बैटरी को चार्ज करें, इसे सेट वोल्टेज पर डिस्चार्ज करें, और फिर तत्काल उच्च धारा परीक्षण का एहसास करें। डिस्चार्ज समय और वोल्टेज सेट किया जा सकता है।निर्वहन पूरा होने के बाद, यह अगले परीक्षण के लिए स्वचालित रूप से चार्ज करेगा। परीक्षण के दौरान डिस्चार्ज करंट रिकॉर्ड किया जाता है, और सिस्टम स्वचालित रूप से एक वर्तमान-समय वक्र उत्पन्न करेगा।

कार्यः

▪ स्वचालित/मैनुअल सुविधाएँ;

▪ डिस्चार्ज वोल्टेज और सीमा सुरक्षा समय सेट किया जा सकता है;

▪ तरंगरूप वक्र विश्लेषण कार्य;

▪ अतिचाप अतिप्रवाह सुरक्षा कार्य के साथ;

▪ ऑपरेशन इंटरफेस (नीचे दिखाए अनुसार)
