चार्ज और डिस्चार्ज बैटरी परीक्षण मशीन न्यूनतम आउटपुट वर्तमान 150mA

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: KingPo
प्रमाणन: Calibration Certificate
मॉडल संख्या: 100V100A

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1
मूल्य: To be quoted
पैकेजिंग विवरण: सुरक्षा गत्ते का डिब्बा पैक या प्लाईवुड बॉक्स
प्रसव के समय: 30 कार्य दिवसों
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रतिमाह 30 सेट
अब से संपर्क करें

विस्तार जानकारी

आउटपुट पावर स्थिरता: ± (0.1% एफएस + 0.1% आरडी) न्यूनतम निर्वहन वोल्टेज: 7वी
संकल्प: 1 एमवी न्यूनतम उत्पादन वर्तमान: 150mA
माप सटीकता: ± (0.05% एफएस + 0.05% आरडी) माप सीमा: ﹣50 ℃ ~ 300 ℃
हाई लाइट:

बैटरी परीक्षण प्रणाली

,

बैटरी परीक्षण कक्ष

,

150mA बैटरी परीक्षण मशीन

उत्पाद विवरण

RCDS-100V100A

बैट्री चार्ज और डिस्चार्ज उपकरण के लिए तकनीकी विनिर्देश



आवेदन का दायरा और उपकरण का कार्य

1.1 उपकरण अनुप्रयोग का दायरा: मुख्य रूप से उत्पादन या प्रयोग (सर्कल लाइफ टेस्टिंग) और गुणवत्ता नियंत्रण में लिथियम आयन बैटरी, लीड एसिड बैटरी, निकल कैडमियम बैटरी, निकल हाइड्रोजन बैटरी और अन्य बैटरी शामिल करने के लिए उपयोग किया जाता है।

समर्थन की 1.2 परीक्षण सामग्री: बैटरी चक्र जीवन परीक्षण, बैटरी क्षमता परीक्षण, बैटरी चार्जिंग विशेषताओं का परीक्षण, बैटरी डिस्चार्ज विशेषताओं का परीक्षण, बैटरी चार्ज-होल्डिंग क्षमता परीक्षण, बैटरी चार्ज-डिस्चार्ज दक्षता परीक्षण, बैटरी ओवरचार्ज, ओवर-डिस्चार्ज दर सहिष्णुता परीक्षण, वगैरह।

उपकरण पर्यावरण आवश्यकताओं और तकनीकी मानकों

बिजली की आपूर्ति: एसी वोल्टेज 380V ± 10%, आवृत्ति: 50 हर्ट्ज ± 10%

परिवेश का तापमान: 0-45 डिग्री सेल्सियस

पर्यावरणीय आर्द्रता: 95% आरएच से अधिक नहीं (निर्जल वाष्प संघनन)

कोई मजबूत कंपन, गैर-संक्षारक गैसें और ज्वलनशील और विस्फोटक गैसें नहीं

संकल्प: विज्ञापन: 16बिट

तकनीकी मापदंड



संख्या नमूना RCDS-100V100A
1 मुख्य चैनलों की संख्या 4CH / रैक
2 बिजली उत्पादन

चैनल संचालन के लिए अधिकतम शक्ति 10kW;समय की कोई पाबंदी नही

3

आउटपुट पावर स्थिरता

± (0.1% एफएस + 0.1% आरडी)
4

इनपुट पक्ष बिजली की गुणवत्ता

ऊर्जा घटक > 99% क्षमता से लोड
कुल हार्मोनिक विरूपण दर क्षमता से लोड ≤5%
6 ऊर्जा खपत पैरामीटर

मानक साइन लहर प्रतिक्रिया ऊर्जा, उच्च दक्षता (इष्टतम दक्षता 90%)

7

मुख्य चैनल कार्य मोड

चार्जिंग: निरंतर वर्तमान चार्ज सीसी, निरंतर वोल्टेज चार्जिंग सीवी, निरंतर वर्तमान निरंतर वोल्टेज चार्जिंग सीसीसीवी, निरंतर वर्तमान निरंतर वोल्टेज चार्जिंग प्रक्रिया रूपांतरण को कोई आवेग वोल्टेज वर्तमान प्राप्त करने की आवश्यकता नहीं है;

निर्वहन: निरंतर वर्तमान निर्वहन सीडी, निरंतर शक्ति एम्पलीफायर सीपी, निरंतर प्रतिरोध निर्वहन सीआर, निरंतर वोल्टेज निरंतर वर्तमान निर्वहन

विराम n.

कीवर्ड्स वर्किंग कंडीशन टेस्ट;पल्स टेस्ट;

8 मुख्य चैनल वोल्टेज सिंगल चैनल मापन रेंज

0.2V-100V, निरंतर समायोज्य मध्यवर्ती मूल्यों के साथ (विस्तृत परीक्षण रेंज, विभिन्न बैटरी मॉड्यूल परीक्षण आवश्यकताओं के लिए उपयुक्त)

न्यूनतम निर्वहन वोल्टेज 7वी
शुद्धता ± (0.05% एफएस + 0.05% आरडी)
संकल्प 1 एमवी
मुख्य चैनल वर्तमान सिंगल चैनल मापन रेंज -200ए~+200ए
न्यूनतम उत्पादन वर्तमान 150mA
शुद्धता ± (0.05% एफएस + 0.05% आरडी)
संकल्प अनुपात 1mA
प्रतिक्रिया समय <10ms

एपोलगैमी सहायता

वोल्टेज

चैनलों की संख्या

32

माप श्रेणी

डीसी: 0-5 वी

माप सटीकता

± (0.05% एफएस + 0.05% आरडी)

संकल्प अनुपात

1 एमवी

एपोलगैमी सहायता

तापमान

पटरियों की संख्या 8
माप सीमा ﹣50 ℃ ~ 300 ℃
माप में सटीकता ± 1 ℃
संकल्प अनुपात 0.1 ℃
समय डाटा अधिग्रहण संकल्प 10 मि.से
9

उपकरण संचार मोड

लैन संचार का समर्थन करें

बैटरी बीएमएस संचार

समर्थन कर सकते हैं 2.0A, कर सकते हैं 2.0B;RS485 संचार

डीबीसी आयात का समर्थन करता है, बीएमएस कैन के साथ डेटा पढ़ने में सक्षम बनाता है और प्रक्रिया नियंत्रण में भाग लेता है

10

नियंत्रण नियंत्रण कार्यक्रम

समर्थन बिजली नीचे डेटा संरक्षण, बिजली की विफलता के लिए समर्थन, मैनुअल स्टॉप, डेटा फ़ाइल उत्तराधिकार परीक्षण, चरण मापदंडों का ऑनलाइन संशोधन

सुरक्षा सुरक्षा की स्थिति निर्धारित की जा सकती है।पैरामीटर में शामिल हैं: वोल्टेज कम सीमा, वोल्टेज ऊपरी सीमा, वर्तमान निचली सीमा, वर्तमान ऊपरी सीमा तापमान ऊपरी सीमा

सहायक चैनल / बीएमएस सुरक्षा की स्थिति निर्धारित की जा सकती है।मापदंडों में शामिल हो सकते हैं: वोल्टेज ऊपरी सीमा, वोल्टेज निचली सीमा, तापमान ऊपरी सीमा, तापमान कम सीमा, एकल कोशिका दबाव अंतर

चक्र सूचकांक मैक्स 10000
प्रोग्राम करने योग्य कदम मैक्स 10000
लूप नेस्टिंग अधिकतम 10 मंजिलें

चरण समय सीमा

एच, मिनट, एस प्रारूप के लिए असीमित समर्थन

डेटा रिकॉर्डिंग के लिए न्यूनतम अंतराल समय ≥10ms, वोल्टेज ≥0.1% FS, वर्तमान ≥0.1% FS, और रिकॉर्डिंग स्थितियों की चरण-दर-चरण सेटिंग का समर्थन करना

प्रोग्रामिंग सुविधाएँ

प्रत्येक कार्य चरण में एक या अधिक निकास हो सकते हैं

11 काम करने का तरीका लगातार-चालू चार्जिंग बैटरी पैक वोल्टेज, समय, क्षमता, बिजली, मोनोमर तापमान, मोनोमर वोल्टेज, सेल वोल्टेज अंतर, RSOC,- V तक
लगातार-वोल्टेज चार्जिंग वर्तमान, समय, क्षमता, बिजली, मोनोमर तापमान, मोनोमर वोल्टेज, सेल वोल्टेज अंतर, RSOC,- V तक
निरंतर वर्तमान और निरंतर वोल्टेज चार्जिंग वर्तमान, समय, क्षमता, बिजली, मोनोमर तापमान, मोनोमर वोल्टेज, सेल वोल्टेज अंतर, RSOC,- V तक
टांड़ समय का अंत
लगातार-वर्तमान निर्वहन बैटरी पैक वोल्टेज, समय, क्षमता, बिजली, सेल तापमान, सेल वोल्टेज, सेल वोल्टेज अंतर तक
लगातार बिजली का निर्वहन बैटरी पैक वोल्टेज, वर्तमान, समय, क्षमता, बिजली, सेल तापमान, सेल वोल्टेज, सेल वोल्टेज अंतर तक
लगातार प्रतिरोध निर्वहन बैटरी पैक वोल्टेज, वर्तमान, समय, क्षमता, बिजली, सेल तापमान, सेल वोल्टेज, सेल वोल्टेज अंतर तक
12

डेटा की प्रस्तुति

परिपत्र सूची चक्र सीरियल नंबर, चार्ज/डिस्चार्ज क्षमता, चार्ज/डिस्चार्ज दक्षता, चार्ज/डिस्चार्ज ऊर्जा, चार्ज/डिस्चार्ज स्तर औसत वोल्टेज इत्यादि है।

प्रक्रियाओं की सूची

प्रोसेस सीरियल नंबर, ऑपरेशन मोड, प्रोसेस टाइम, क्षमता, एनर्जी, मेडियन वोल्टेज, टर्मिनेशन वोल्टेज, टर्मिनेशन करंट आदि हैं।

विस्तृत सूची

रिकॉर्ड संख्या, सिस्टम समय, संचय समय, वोल्टेज, वर्तमान, ऊर्जा, मोनोमर तापमान 1-मोनोमर तापमान एन, मोनोमर वोल्टेज 1-- मोनोमर वोल्टेज एन, मोनोमर वोल्टेज चरम अंतर आदि हैं।
13 डेटा निर्यात डेटा एक्सेल, TXT, चार्ट फ़ाइल में ले जाया जा सकता है, चार्ज-डिस्चार्ज वक्र, क्षमता क्षय दर, चक्र जीवन वक्र, चार्ज-डिस्चार्ज वोल्टेज, वर्तमान, क्षमता-समय और डेटा विश्लेषण वक्र और डेटा सूची के अन्य तरीके प्रदान कर सकता है
14 डेटा सेव मोड उपयोगकर्ता नाम और डेटा सेव पाथ को कस्टमाइज़ कर सकता है, और डेटा को फ़ाइल द्वारा सहेजा जा सकता है
15 वक्र का प्रकार एक्स निर्देशांक: कुल समय, चार्ज/डिस्चार्ज समय/क्षमता, चक्रों की संख्या
Y निर्देशांक: कुल वोल्टेज, करंट, क्षमता, ऊर्जा, मोनोमर वोल्टेज 1-मोनोमर वोल्टेज n, मोनोमर तापमान 1-मोनोमर तापमान n
16 इनपुट सुरक्षा अधिक वोल्टेज, अधिक वर्तमान, चरण की कमी, अधिक तापमान, सुरक्षा अलार्म;
आउटपुट सुरक्षा ओवर-वोल्टेज, ओवर-करंट, शॉर्ट-सर्किट, क्षमता, तापमान, मोनोमर ओवरवॉल्टेज, मोनोमर अंडर-वोल्टेज संरक्षण;बैटरी वोल्टेज का पता लगाए बिना, कोई आउटपुट नहीं;
बिजली बंद सुरक्षा बाहरी बिजली कट जाने के बाद, बैटरी और उपकरण स्वचालित रूप से डिस्कनेक्ट हो जाते हैं ताकि पुन: बिजली देने से होने वाली दुर्घटना से बचा जा सके।
हार्डवेयर सुरक्षा पावर ऑफ प्रोटेक्शन, ओपन सर्किट प्रोटेक्शन, शॉर्ट सर्किट प्रोटेक्शन;बैटरी कनेक्शन बैक, फॉल्ट प्रोटेक्शन, ओवर-करंट प्रोटेक्शन, ओवरवॉल्टेज प्रोटेक्शन, ओवर-टेम्परेचर प्रोटेक्शन, हार्डवेयर ओवरवॉल्टेज ओवर-करंट प्रोटेक्शन

शॉर्ट सर्किट सुरक्षा

बाहरी शॉर्ट सर्किट;
सॉफ्टवेयर सुरक्षा पावर डाउन डेटा प्रोटेक्शन, कॉल निरंतरता, ओवरवॉल्टेज ओवर-डिस्चार्ज प्रोटेक्शन, ओवर-करंट प्रोटेक्शन, कैपेसिटी प्रोटेक्शन, ओवर-टेम्परेचर प्रोटेक्शन, वोल्टेज ट्रेंड असामान्य प्रोटेक्शन, करंट ट्रेंड असामान्य प्रोटेक्शन, करंट फ्लक्चुएशन असामान्य प्रोटेक्शन, वोल्टेज फ्लक्चुएशन असामान्य प्रोटेक्शन, चार्ज वोल्टेज वृद्धि गति असामान्य सुरक्षा, निर्वहन वर्तमान ड्रॉप गति असामान्य सुरक्षा, उपकरण संचार असामान्य सुरक्षा, सहायक मॉड्यूल संचार असामान्य सुरक्षा
अलार्म समारोह हार्डवेयर में इमरजेंसी कटिंग ऑफ स्विच, पावर ऑफ के बाद ऑटोमैटिक शटडाउन, ऑटोमैटिक लोड कनेक्शन और डिस्कनेक्शन के फंक्शन हैं।
17

कूलिंग-डाउन विधि

जबरन हवा ठंडा करना
18 नमूना टर्मिनल चार-इलेक्ट्रोड नमूनाकरण मोड, स्थिरता लाइन टर्मिनल या अन्य
19 सहायक चैनल संग्रह लाइन अधिग्रहण केबल लंबाई वास्तविक स्थिति के अनुसार समायोज्य
20 सुरक्षा वर्गीकरण EN 60950, GB 4943 आवश्यकताओं को पूरा करें
शोर शोर 70dBA से कम है, उपयोग किए जाने वाले ध्वनि स्तर मीटर को IEC804 में टाइप I की आवश्यकताओं को पूरा करना चाहिए, और सटीकता ± 0.5dB से बेहतर होनी चाहिए।
सुरक्षा के स्तर IP20
बिजली से सुरक्षा

GB 17626 के लिए स्तर 2 बिजली संरक्षण की आवश्यकताएँ

21 रख-रखाव मॉड्यूलर संरचना, समय पर प्रतिस्थापन, रखरखाव के लिए उपलब्ध स्पेयर पार्ट्स, वारंटी अवधि के दौरान नि: शुल्क
22 सॉफ्टवेयर अपग्रेड सेवा हार्डवेयर के असंगत होने तक सॉफ़्टवेयर अपग्रेड सेवा प्रदान की जाती है
23



वैकल्पिक थर्मोस्टेट नियंत्रण समारोह सॉफ्टवेयर विस्तारित फ़ंक्शन सॉफ़्टवेयर का समर्थन करता है, जो स्वचालित रूप से थर्मोस्टैट को शुरू और बंद करने और तापमान और आर्द्रता को समायोजित करने के लिए नियंत्रित कर सकता है

डिवाइस विशिष्ट लाभ

एनर्जी फीडबैक (स्टैंडर्ड साइन वेव फीडबैक एनर्जी, बेस्ट एफिशिएंसी 90%): एनर्जी फीडबैक टाइप, चार्ज और डिस्चार्ज टू-वे एनर्जी सेविंग हैं, बहुत सारी बिजली की खपत को बचा सकते हैं, जबकि बहुत सारी ऊर्जा की बचत करते हुए लागत से उत्पन्न ऊर्जा की बचत होती है। एयर कंडीशनिंग बिजली।

CCCV चार्जिंग: चार्जिंग प्रक्रिया CCCV कोई गैप ट्रांज़िशन नहीं, कोई वोल्टेज करंट प्रभाव नहीं।यह प्रभावी ढंग से सुरक्षा कार्रवाई और पीसीबी की द्वितीयक सुरक्षा कार्रवाई को रोक सकता है, जो कि ध्रुवीय कान के डिपाउडरिंग की गर्मी सांद्रता या द्वीप प्रभाव या ओवरशूट घटना का उत्पादन करने वाले माइक्रो-शॉर्ट सर्किट के कारण बैटरी के चरम प्रवाह के कारण होता है।

वर्तमान और वोल्टेज नमूना स्थिरता अच्छी है और परिशुद्धता उच्च है: उच्च परिशुद्धता, उच्च गतिशील रेंज एडीसी / डीएसी इकाई, उच्च वोल्टेज नमूनाकरण सटीकता और अच्छी दीर्घकालिक स्थिरता।

IDUser प्रबंधन में तीन भाग होते हैं: अनुमति प्रबंधन, भूमिका प्रबंधन और उपयोगकर्ता प्रबंधन।व्यवस्थापक सॉफ़्टवेयर के प्रत्येक कार्यात्मक मॉड्यूल के लिए व्यवस्थापकीय अनुमतियां सेट कर सकता है, और ऑपरेटर की अनुमतियों के अनुसार एकाधिक उपयोगकर्ता आईडी सेट कर सकता है

डीएल डायनेमिक लोड प्रोटेक्शन फंक्शन: चार्ज और डिस्चार्ज में बैटरी को प्रभावी ढंग से बचाता है, बैटरी की आग को रोकता है और कनेक्टर के ढीले होने के कारण होने वाले करंट के झटके से प्रभावी ढंग से बचता है, और बैटरी के इलेक्ट्रॉनिक घटकों को शॉक करंट से क्षतिग्रस्त होने से बचाता है। , जैसे MOSFET, FUSE

वोल्टेज क्लैंप फ़ंक्शन: बैटरी सुरक्षा क्रिया या उपकरण असामान्य में चार्जिंग प्रक्रिया के दौरान, बैटरी या बैटरी पैक सुरक्षा प्लेट क्षति को रोकने के लिए सुरक्षित वोल्टेज में वोल्टेज क्लैंप स्थिति।

परीक्षण कदम अनुभागों में रिकॉर्ड की स्थिति निर्धारित कर सकता है और बुद्धिमान डेटा प्रबंधन रिकॉर्ड को लागू कर सकता है।

समर्थन बीएमएस संचार समारोह कर सकता है: बीएमएस सिस्टम कुल वोल्टेज, कुल वर्तमान, सिंगल कोर वोल्टेज, तापमान और अन्य डेटा का वास्तविक समय अधिग्रहण, और सीडीएस वोल्टेज और वर्तमान डेटा सिंक्रोनस तुलना करने के लिए, बीएमएस वोल्टेज और वर्तमान तापमान और अन्य डेटा को पूरा करने के लिए सेट करें कुछ शर्तें, मुख्य चैनल रोकने या परिवर्तित करने के लिए कदम, ग्राहक संबंधित जानकारी द्वारा प्रदान की जाने वाली विशिष्ट पठन जानकारी।

संकेतों का एक कस्टम सेट समर्थित है।उपयोगकर्ता अपनी आवश्यकताओं और डेटा रिकॉर्ड के अनुसार नाम को अनुकूलित कर सकता है।सुरक्षा पैरामीटर के रूप में "सब-सिग्नल मात्रा" जोड़कर, सुरक्षा

पैरामीटर एकाधिक सेट किया जा सकता है, और परिणाम ऑपरेटर "अधिकतम मान, न्यूनतम मान, अंतर मान, माध्य मान, -, ×," फ़ंक्शन संबंध की गणना करके एक नई निर्णय स्थिति उत्पन्न कर सकता है

चार्ज और डिस्चार्ज बैटरी परीक्षण मशीन न्यूनतम आउटपुट वर्तमान 150mA 0

फ़ाइल क्वेरी: परीक्षण तिथि, परीक्षण चैनल, कीवर्ड और अन्य जानकारी खोज से संबंधित, और डेटा बैच निर्यात का समर्थन करने पर आधारित हो सकता है

चार्ज और डिस्चार्ज बैटरी परीक्षण मशीन न्यूनतम आउटपुट वर्तमान 150mA 1

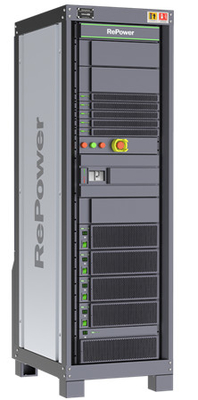

उपकरण की उपस्थिति और संरचना

अलमारी

रैक आकार (डब्ल्यू * डी * एच)

600 * 800 * 1980 मिमी
वज़न ≤300 किग्रा
मॉड्यूल की संख्या 4CH / रैक
टिप्पणी: उपरोक्त तस्वीर केवल संदर्भ के लिए है, भौतिक वस्तु के अधीन है!

सॉफ्टवेयर परीक्षण इंटरफ़ेस
सॉफ्टवेयर परीक्षण इंटरफ़ेस
चार्ज और डिस्चार्ज बैटरी परीक्षण मशीन न्यूनतम आउटपुट वर्तमान 150mA 2
सेटअप इंटरफ़ेस
चार्ज और डिस्चार्ज बैटरी परीक्षण मशीन न्यूनतम आउटपुट वर्तमान 150mA 3
डेटा इंटरफ़ेस
चार्ज और डिस्चार्ज बैटरी परीक्षण मशीन न्यूनतम आउटपुट वर्तमान 150mA 4
वक्र संरेखण इंटरफ़ेस
चार्ज और डिस्चार्ज बैटरी परीक्षण मशीन न्यूनतम आउटपुट वर्तमान 150mA 5
काम करने की स्थिति सिमुलेशन सेटअप इंटरफ़ेस
चार्ज और डिस्चार्ज बैटरी परीक्षण मशीन न्यूनतम आउटपुट वर्तमान 150mA 6
काम करने की स्थिति सिमुलेशन डेटा इंटरफ़ेस
चार्ज और डिस्चार्ज बैटरी परीक्षण मशीन न्यूनतम आउटपुट वर्तमान 150mA 7
