आईईसी ६२३६८-१ इंपल्स टेस्ट जेनरेटर सर्किट २ टेबल डी.१ का।

उत्पाद विवरण

तालिका D.1 का आवेग परीक्षण जनरेटर सर्किट 2।

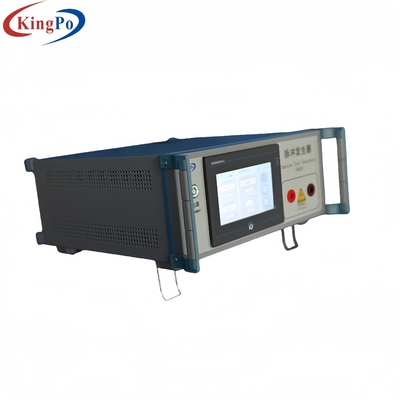

1950S पल्स जनरेटर, पल्स सिग्नल और HVDC सिग्नल उत्पन्न करने के लिए एक परीक्षण उपकरण है।यह उपकरण GB4943.1-2011 (IEC60950-1:2005,MOD) (IEC62368-1-2018) मानक के परिशिष्ट N.1 के अनुसार डिज़ाइन और निर्मित किया गया है।यह सभी प्रकार के सूचना प्रौद्योगिकी उपकरणों के लिए संचार नेटवर्क में बिजली के हस्तक्षेप और वितरण प्रणाली में क्षणिक वोल्टेज का अनुकरण करता है।यह विद्युत सुरक्षा परीक्षण उपकरण और उपकरण के अंतर्गत आता है।1950 S पल्स जनरेटर को Panasonic PLC प्रोग्रामेबल कंट्रोलर (FP-X C14R) द्वारा नियंत्रित किया जाता है।
सभी मापदंडों और उपकरण की कार्यशील स्थिति को 7-इंच रंगीन टच स्क्रीन (TK6070iH) पर प्रदर्शित और सेट किया जाता है, और चीनी और अंग्रेजी के बीच मेनू इंटरफ़ेस प्रदान किया जाता है।
उपकरण की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए उपकरण में ओवर-वोल्टेज संरक्षण भी होता है, और इसका व्यापक रूप से विद्युत सुरक्षा परीक्षण प्रयोगशालाओं और इलेक्ट्रॉनिक और विद्युत विनिर्माण उद्यमों में उपयोग किया जा सकता है।

पैरामीटर:
1. टेस्ट पल्स वेवफॉर्म: 10/700uS
तरंग त्रुटि ± 20% है
आउटपुट पल्स वोल्टेज 0 ~ 4kV है, जिसे लगातार समायोजित किया जा सकता है
वोल्टेज डिजिटल डिस्प्ले की सटीकता ± 5% ± 3 शब्द है
2. टेस्ट पल्स वेवफॉर्म: 1.2 / 50uS
तरंग त्रुटि ± 20% है
आउटपुट पल्स वोल्टेज 0 ~ 6kV है, जिसे लगातार समायोजित किया जा सकता है
वोल्टेज डिजिटल डिस्प्ले की सटीकता ± 5% ± 3 शब्द है
3. चार्ज और डिस्चार्ज समय सेटिंग: 1 सेकंड ~ 999 सेकंड
4. इसकी सटीकता ± 1% है

5. चार्ज और डिस्चार्ज टाइम सेट: 0 ~ 999 बार
6. इसकी सटीकता ±1 है।
7. आउटपुट वोल्टेज ध्रुवीयता: सकारात्मक और नकारात्मक वैकल्पिक स्विचिंग
8. मॉनिटरिंग आउटपुट का आंशिक वोल्टेज अनुपात 1 1000 . है
9. ओवरकुरेंट संरक्षण और ओवरवॉल्टेज संरक्षण लगातार सुरक्षा मूल्यों को सेट किया जा सकता है
(इन-मशीन समायोजन सेटिंग्स)
10. डिस्प्ले और ऑपरेशन मोड: 7 इंच कलर टच स्क्रीन (TK6070iH) डिस्प्ले और मेनू इंटरफेस
कार्यवाही;
11. उच्च वोल्टेज ट्रांसफार्मर शक्ति: 400VA

ध्यान दें:
(१) ऊपर की आकृति में सर्किट का उपयोग पल्स वोल्टेज उत्पन्न करने के लिए किया जाता है, और उपयोग किए जाने वाले घटकों के मान नीचे दिखाए गए हैं।संधारित्र C1 की प्रारंभिक अवस्था आवेशित वोल्टेज Uc.10/700 μ s (10 μs स्पष्ट तरंगफ्रंट समय है, 700 μ s स्पष्ट आधा शिखर समय है, इसकी तरंग आकृति 9 में दिखाई गई है, T1 स्पष्ट तरंग समय है, T स्पष्ट है आधा पीक समय) संचार नेटवर्क में बिजली के हस्तक्षेप को अनुकरण करने के लिए पल्स टेस्ट सर्किट का उपयोग किया जाता है।
(२) १.२ / ५० μs पल्स टेस्ट सर्किट का उपयोग वितरण प्रणाली में क्षणिक वोल्टेज को अनुकरण करने के लिए किया जाता है। १.२ μs को वेवफ्रंट समय माना जाता है, ५० μ s स्पष्ट आधा पीक समय है।
(३) पल्स वेवफॉर्म ओपन सर्किट कंडीशन के तहत वेवफॉर्म को संदर्भित करता है, और वेवफॉर्म अलग-अलग लोड कंडीशन के तहत अलग होता है।चूंकि कैपेसिटर C 1 में बड़ी मात्रा में चार्ज जमा होता है, इसलिए आपको होना चाहिए
इन जनरेटर का उपयोग करते समय बहुत सावधान रहें।
