तीन ऊर्ध्वाधर पट्टी वीडियो सिग्नल जनरेटर IEC62368 RDL-100

तीन ऊर्ध्वाधर पट्टी वीडियो सिग्नल जनरेटर IEC62368 RDL-100

एमओक्यू: 1
कीमत: To be quoted
मानक पैकेजिंग: सुरक्षा गत्ते का डिब्बा पैक या प्लाईवुड बॉक्स
वितरण अवधि: 5-8 कार्य दिवस
भुगतान विधि: टी/टी
आपूर्ति क्षमता: 50 पीसी/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
kingpo
प्रमाणन
iso9001 ce
मॉडल संख्या
आरडीएल-100
मानक:
आईईसी62368
प्रयोग:
टेलीविजन परीक्षण के लिए परीक्षण संकेत उत्पन्न करना
वारंटी:
1 वर्ष
उत्पत्ति:
चीन
सामग्री:
पीतल और प्लास्टिक
मॉडल:
आरडीएल-100
प्रमुखता देना:

वर्टिकल बार वीडियो सिग्नल जेनरेटर

,

सीवीबीएस वीडियो सिग्नल जेनरेटर

,

आईईसी 62368 वीडियो सिग्नल जेनरेटर

उत्पाद का वर्णन

1 अवलोकन

1.1 उत्पाद प्रोफ़ाइल
उत्पाद का उपयोग डिजिटल टीवी के परीक्षण के लिए किया जाता है, जो टेलीविजन परीक्षण प्रयोगों के लिए एक परीक्षण सिग्नल प्रदान करता है। उत्पाद CVBS, YPbPr और HDMI इंटरफेस के लिए वीडियो परीक्षण सिग्नल उत्पन्न कर सकता है ताकि टीवी परीक्षण की आवश्यकताओं को पूरा किया जा सके।

1.2 अनुप्रयोग क्षेत्र:
1. टीवी सुरक्षा परीक्षण प्रयोग;
2. टीवी विद्युत चुम्बकीय संगतता परीक्षण प्रयोग;
3. टीवी सेट के अन्य संबंधित परीक्षण प्रयोग;

1.3 कार्यात्मक विशेषताएं:
(1) इसमें तीन इंटरफ़ेस प्रकार शामिल हैं: CVBS, YPbPr और HDMI;
(2) PAL और NTSC अंशांकन और वीडियो प्रारूप को साफ़ करने के लिए समर्थन;
(3) 1280720p 50Hz, 1280720p 60Hz, 19201080i 50Hz, 19201080i 60Hz, 19201080p 25Hz, 19201080p 30Hz, 19201080p 50Hz, 19201080p 60Hz HD वीडियो प्रारूपों के लिए समर्थन;
(4) 3840 2160 25p और 3840 2160 30p के अल्ट्रा-HD (4K) वीडियो प्रारूप के लिए समर्थन;

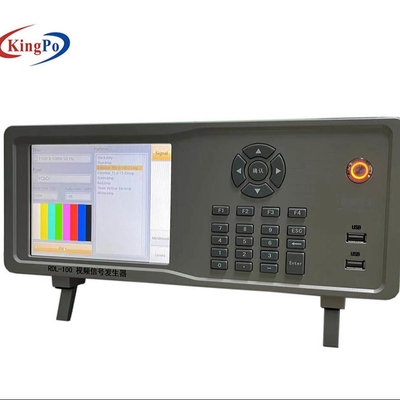

2 फ्रंट पैनल विवरण

तीन ऊर्ध्वाधर पट्टी वीडियो सिग्नल जनरेटर IEC62368 RDL-100 0


1 सिस्टम डिस्प्ले


सिस्टम नियंत्रण सॉफ़्टवेयर इंटरफ़ेस प्रदर्शित करें, जिसमें टच स्क्रीन फ़ंक्शन है, सिस्टम सिग्नल, वीडियो प्रारूप की सेटिंग और डिजिटल टीवी मॉड्यूलेशन सिग्नल मापदंडों की सेटिंग के लिए।
2 कुंजी
यह नेविगेशन कुंजियों (ऊपर और नीचे, आदि), डिजिटल कीबोर्ड और फ़ंक्शन कुंजियों से बना है ताकि उपयोगकर्ताओं को सॉफ़्टवेयर को संचालित और नियंत्रित करने में सुविधा हो।
4USB जोगे
उपयोगकर्ताओं के लिए माउस, कीबोर्ड, यू डिस्क और अन्य बाहरी उपकरणों से कनेक्ट करना आसान है।
5 पावर कुंजी
नियंत्रण प्रणाली स्विच और स्विच।

3 रियर पैनल विवरण
तीन ऊर्ध्वाधर पट्टी वीडियो सिग्नल जनरेटर IEC62368 RDL-100 1
1 Y / CVBS, Pb, और Pr इंटरफेस
एनालॉग टीवी कंपोजिट सिग्नल और क्रोमेटिक कंपोनेंट सिग्नल का आउटपुट इंटरफ़ेस, जहाँ Y / CVBS इंटरफ़ेस कंपोजिट सिग्नल (CVBS) आउटपुट करता है जब सिग्नल प्रारूप PAL और NTSC होते हैं, और अन्य प्रारूपों में क्रोमेटिक सिग्नल (Y) में ल्यूमिनेंस सिग्नल।
2L, R जोगे
ऑडियो आउटपुट इंटरफेस, L और R क्रमशः बाएं और दाएं चैनल का प्रतिनिधित्व करते हैं।
3HDMI जोगे
डिजिटल वीडियो सिग्नल आउटपुट इंटरफ़ेस।
4. सिस्टम परिधीय इंटरफ़ेस
उपयोगकर्ताओं के लिए मॉनिटर, माउस, कीबोर्ड, यू डिस्क और अन्य बाहरी उपकरणों से कनेक्ट करना आसान है।

5. सिस्टम बिजली आपूर्ति इंटरफ़ेस और स्विच
सिस्टम बिजली आपूर्ति को कनेक्ट और नियंत्रित करें।

4. तकनीकी संकेतक
इंटरफ़ेस प्रकार
परियोजना
दायरा
मीट्रिक
CVBS
तीव्रता स्तर
(0~700)mV
±(2%X+6mV)
रंग स्तर
(0~885.1)mV
±(2%X+6mV)
वर्णता चरण
(0~360)°
±2°
YPbPr
चमक सिग्नल आउटपुट स्तर (Y)
(0~700)mV
±(2%X+6mV)
क्रोमैटिक अंतर सिग्नल आउटपुट स्तर (Pb, Pr)
(-350~350)mV
±(2%X+6mV)
