कई परीक्षण वस्तुओं और सटीक परिणामों के साथ ईसीजी इलेक्ट्रोड विद्युत प्रदर्शन परीक्षण के लिए चिकित्सा परीक्षण उपकरण

कई परीक्षण वस्तुओं और सटीक परिणामों के साथ ईसीजी इलेक्ट्रोड विद्युत प्रदर्शन परीक्षण के लिए चिकित्सा परीक्षण उपकरण

एमओक्यू: 1
कीमत: 8000
मानक पैकेजिंग: 500 * 500 * 500 मिमी
वितरण अवधि: 15दिन
भुगतान विधि: टी/टी
आपूर्ति क्षमता: 100
विस्तृत जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
kingpo
प्रमाणन
iso9001 ce
मॉडल संख्या
डीजेवाई-4
दस्तावेज
प्रमुखता देना:

कई परीक्षण आइटम चिकित्सा परीक्षण उपकरण

,

ईसीजी इलेक्ट्रोड चिकित्सा परीक्षण उपकरण

,

सटीक परिणाम चिकित्सा परीक्षण उपकरण

उत्पाद का वर्णन

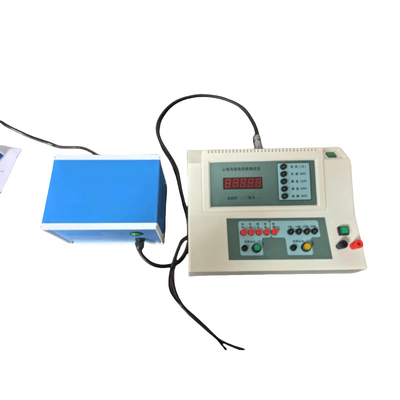

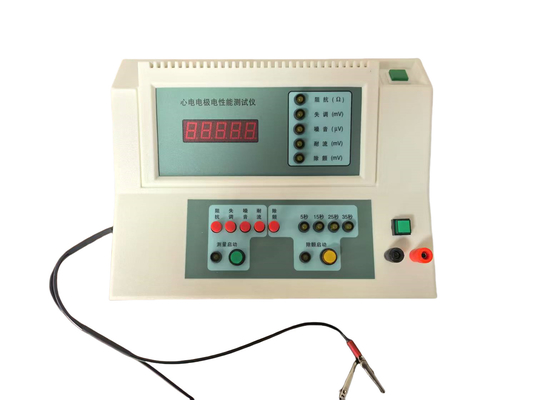

ईसीजी इलेक्ट्रोड विद्युत प्रदर्शन परीक्षक

यह उपकरण इलेक्ट्रोड एकीकृत प्रदर्शन परीक्षण के लिए एक विशेष उपकरण है, जिसे एक बार उपयोग किए जाने वाले ईसीजी इलेक्ट्रोड एएनएसआई/एएएमआई EC12:2000 ((R2005) एक बार उपयोग किए जाने वाले ईसीजी इलेक्ट्रोड के परीक्षण पद्धति के तहत डिज़ाइन किया गया है।

परीक्षण आइटम प्रोत्साहन की शर्तें दायरा सटीकता परीक्षण का समय
प्रतिबाधा

सिन्यूसोइडल अल्टरनेटिंग कर्रेट

100μAp_p - 5%

10 हर्ट्ज±10%

0-20KΩ 1KΩ से कम या बराबर 2%±10Ω>1KΩ 3% >60 के दशक
विकार डीसी इनपुट प्रतिबाधा 10μΩ से अधिक या उसके बराबर ±1200mV

100mV से कम या बराबर 1%±1mV

>100 एमवी 2%

60-90 के दशक
शोर

आरसी बैंडपास

0.15-100Hz

0-2000μV ((PP)

150μV ±7.5μV से कम या उसके बराबर

> 150μV 5%

60-360 के दशक
प्रवाह प्रतिरोध

डीसी करंट

200nA±5%

±1200mV 100mV से कम या बराबर 1%±1mV>100mV 2% 8 घंटे से अधिक
डिफिब्रिलेशन

संधारित्र 10μF±5%

शक्ति 200V±2%

±1200mV

100mV से कम या बराबर 1%±1mV

>100 एमवी 2%

5, 15, 25, 35

कुल आयामः 27.5cmx22cmx10cm।

कुल मशीन वजनः 2.5 किलोग्राम

फ्यूज: F2A 250V.

पर्यावरणीय परिस्थितियाँ

a) बिजली आपूर्ति वोल्टेजः एसी 220V±10%, 50Hz±1Hz, अच्छी ग्राउंडिंग के साथ।

b) परिवेश का तापमानः 23°C±5°C.

(ग) सापेक्ष आर्द्रताः 40%±10%

d) वायुमंडलीय दबावः 70.0~106.0Kpa।

मानक विन्यासः 1 मुख्य इकाई, 1 बाहरी बिजली की आपूर्ति, 1 निर्देश पुस्तिका, 1 ग्राउंडिंग तार, 200 एनए कनेक्शन की 1 जोड़ी, 15 इलेक्ट्रोड जोड़ी श्रृंखला तार, 1 पोर्टेबल मामले

मानक:

YY/T 0196-2005 एकमुश्त ईसीजी इलेक्ट्रोड

ANSI/AAMI EC12:2000 ((R2005)
आवेदन का दायराः

ईसीजी इलेक्ट्रोड के विद्युत गुणों का परीक्षण करने के लिए प्रयोग किया जाता है, शरीर की सतह ईसीजी इलेक्ट्रोड के लिए उपयुक्त, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .

ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "डिस्पोजेबल ईसीजी इलेक्ट्रोड" बैच निरीक्षण और आवधिक निरीक्षण के लिए आवश्यकताओं को निर्धारित करता है, अर्थात्,इलेक्ट्रोड जोड़े के समूह और प्रत्येक आइटम के परीक्षण अनुक्रमउपरोक्त परीक्षण वस्तुओं के लिए आवश्यकताएं निम्नलिखित हैंः

परीक्षण आइटम प्रतिबाधा विकार शोर प्रवाह प्रतिरोध डिफिब्रिलेशन
उद्योग मानक आवश्यकताएं < 3KΩ < 100mV < 150μV < 100mV < 100mV



एसी प्रतिबाधा (संक्षिप्त में प्रतिबाधा)

एक व्यापक माप सूचक जो एक इलेक्ट्रोड जोड़ी के प्रतिबाधा और क्षमतात्मक प्रतिक्रियाशीलता का प्रतिनिधित्व करता है।

परीक्षण के दौरान, उपकरण दो इलेक्ट्रोड परीक्षण केबलों के माध्यम से इलेक्ट्रोड जोड़ी के लिए 100μA से अधिक नहीं के शिखर से शिखर मूल्य के साथ एक 10 हर्ट्ज सिनोइडल एसी धारा लागू करता है। इस मामले में,इलेक्ट्रोड जोड़ी का एसी प्रतिबाधा 3KΩ से अधिक नहीं होना चाहिए.

डीसी ऑफसेट वोल्टेज (संक्षिप्त में ऑफसेट)

दो डिस्पोजेबल ईसीजी इलेक्ट्रोड के बीच विकसित वोल्टेज उनके अर्ध-सेल क्षमताओं में अंतर के कारण।

इलेक्ट्रोड जोड़ी बनाने के बाद, 1 मिनट की स्थिरता अवधि के बाद, इलेक्ट्रोड जोड़ी का डीसी ऑफसेट वोल्टेज, जिसे इलेक्ट्रोड परीक्षण केबल के माध्यम से मापा जाता है, 100mV से अधिक नहीं होना चाहिए।

आंतरिक शोर (संक्षिप्त रूप से शोर)

एक निश्चित आवृत्ति बैंड के भीतर वोल्टेज सिग्नल इलेक्ट्रोड जोड़ी के ऑफसेट वोल्टेज के परिवर्तन द्वारा प्रस्तुत किया जाता है।

इलेक्ट्रोड जोड़ी बनाने के बाद, 1 मिनट की स्थिरता अवधि के बाद, अगले 5 मिनट के भीतर,0 के आवृत्ति बैंड में इलेक्ट्रोड जोड़ी द्वारा उत्पन्न आंतरिक शोर का पीक-टू-पीक मान.15-100 हर्ट्ज (पहले क्रम की आवृत्ति प्रतिक्रिया) को इलेक्ट्रोड परीक्षण केबल द्वारा मापा गया 150μV से अधिक नहीं होना चाहिए।

Bias वर्तमान सहिष्णुता (संक्षिप्त रूप से "वर्तमान सहिष्णुता")

दी गई छोटी सी डीसी धारा की दीर्घकालिक क्रिया के अधीन स्थिर डीसी ऑफसेट वोल्टेज बनाए रखने के लिए एक इलेक्ट्रोड जोड़ी की क्षमता।

इलेक्ट्रोड जोड़ी उपकरण के 200nA टर्मिनल से जुड़ा हुआ है, और फिर एक 200nA DC धारा लगातार 8 घंटे से अधिक के लिए इलेक्ट्रोड जोड़ी के लिए लागू किया जाता है।इलेक्ट्रोड जोड़ी के माध्यम से वोल्टेज का परिवर्तन इलेक्ट्रोड परीक्षण केबल द्वारा मापा गया 100mV से अधिक नहीं होना चाहिए.

सिम्युलेटेड डिफिब्रिलेशन रिकवरी परफॉरमेंस (संक्षिप्त रूप से "Defib")

विद्युत् जोड़ी की क्षमता डिफिब्रिलेशन धारा द्वारा उत्तेजित होने के बाद ईसीजी का पता लगाने को बहाल करने के लिए।

परीक्षण के दौरान, उपकरण में 10μF कैपेसिटर DC200V पर चार्ज किया जाता है, और इलेक्ट्रोड जोड़ी और उपकरण में 100Ω प्रतिरोधक इलेक्ट्रोड परीक्षण केबल के माध्यम से श्रृंखला में छुट्टी दी जाती है।इलेक्ट्रोड जोड़ी पर वोल्टेज मूल्य कैपेसिटर डिस्चार्ज शुरू करने के बाद 5 सेकंड में 100mV से अधिक नहीं होना चाहिएअगले 30 सेकंड के भीतर, प्रत्येक 10 सेकंड में वोल्टेज के औसत परिवर्तन की दर ± 1mV/s से अधिक नहीं होनी चाहिए। यह भी आवश्यक है कि उपरोक्त प्रयोग के चार बार के बाद,इलेक्ट्रोड जोड़ी का 10Hz AC प्रतिबाधा 3KΩ से अधिक नहीं होना चाहिए.





कई परीक्षण वस्तुओं और सटीक परिणामों के साथ ईसीजी इलेक्ट्रोड विद्युत प्रदर्शन परीक्षण के लिए चिकित्सा परीक्षण उपकरण 0
