उत्पाद विवरण

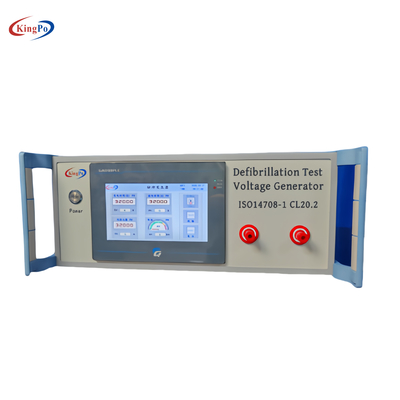

ISO14708-1 डिफिब्रिलेटर टेस्ट पल्स जनरेटर

तकनीकी विनिर्देश

उत्पाद अवलोकन

केपी-1050एसdefibrillation test pulse generator is used to evaluate whether active implantable medical devices will be permanently affected when subjected to damped sine defibrillation waveforms and truncated exponential defibrillation waveforms , क्या उन्हें सेटिंग्स को बहाल करने के लिए फिर से प्रोग्राम किया जा सकता है, और उत्पाद की सुरक्षा और प्रोग्रामेबिलिटी का मूल्यांकन करने के लिए।केपी-1050एसडिफिब्रिलेशन परीक्षण पल्स जनरेटर ISO14708-1 के अनुरूप है औरGB 16174.1-2024 20.2निम्नलिखित परीक्षण प्रक्रियाओं को शामिल किया गया हैः

परीक्षण 1

परीक्षण का उद्देश्य:
यह आकलन करने के लिए कि क्या सक्रिय प्रत्यारोपित चिकित्सा उपकरणों को स्थायी रूप से प्रभावित किया जाता है जब उन्हें मंद सिनोसाइडल डिफिब्रिलेशन तरंगों के अधीन किया जाता है और क्या उन्हें सेटिंग्स को बहाल करने के लिए पुनः प्रोग्राम किया जा सकता है।

परीक्षण उपकरण:

• डिफिब्रिलेशन परीक्षण वोल्टेज जनरेटर, जिसका उपयोग विशिष्ट विशेषताओं के साथ एक मंद सिनोसाइडल डिफिब्रिलेशन तरंग रूप प्रदान करने के लिए किया जाता है।

परीक्षण मापदंड:

• मंद सिन्यूसोइडल डिफिब्रिलेशन तरंगरूप के मापदंडों को निम्नलिखित आवश्यकताओं को पूरा करना चाहिएः 1.5ms < Tp < 2.5ms; 3ms < Tw50 < 5.5ms;जहां Tp सबसे अधिक मूल्य तक तरंग प्रारूप की शुरुआत से समय अंतराल है, और Tw50 अधिकतम मूल्य के 50% से अधिक समय अंतराल है।
• परीक्षण वोल्टेज Vtest का अधिकतम मान 140+70V पर समायोजित किया जाता है।

 परीक्षण तरंगरूपः

परीक्षण 2

अध्ययन का उद्देश्य:
सक्रिय प्रत्यारोपित चिकित्सा उपकरणों की सुरक्षा और पुनः प्रोग्राम करने की क्षमता का मूल्यांकन करना, जब उन्हें खंडित घातीय डिफिब्रिलेशन तरंगों के अधीन किया जाता है।

परीक्षण उपकरण:

• एक निर्दिष्ट अवधि के एक खंडित घातीय निर्जंतुकीकरण तरंग रूप प्रदान करने के लिए एक निर्जंतुकीकरण पल्स जनरेटर का उपयोग किया जाता है।

परीक्षण व्यवस्था:

• परीक्षण व्यवस्था C1=(150±50)μF, R1=65Ω और युग्मित स्विच S1 और S2 के 2 सेट का उपयोग करके।
• एकल-चरण या द्वि-चरण काटे हुए घातीय डिफिब्रिलेशन तरंग रूप के साथ एक अवधि के साथ Td = (10 ± 0.5) ms आउटपुट टर्मिनल ए और बी के बीच उत्पन्न होता है।

परीक्षण मापदंड:

• परीक्षण वोल्टेज-समय मापदंडों का खंडित घातीय डिफिब्रिलेशन तरंग रूप तालिका 1 में संख्यात्मक सीमा को पूरा करना चाहिए।
• परीक्षण वोल्टेज Vtest का अधिकतम मान 140+70V पर समायोजित किया जाता है।
• चित्रा 1 ️ मंद साइनस डिफिब्रिलेशन तरंग रूपपरीक्षण 2 के लिए द्विध्रुवीय डिफिब्रिलेशन तरंग रूप

परीक्षण तरंगरूपः

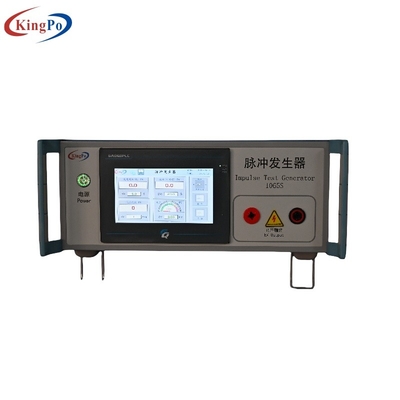

पल्स टेस्टर का यह मॉडल अपने कोर के रूप में एक प्रोग्राम करने योग्य नियंत्रक का उपयोग करता है और सहज रूप से सभी कार्य मापदंडों और उपकरण की स्थिति को प्रदर्शित करने और सेट करने के लिए एक रंग टच स्क्रीन से लैस है।इसके उपयोगकर्ता के अनुकूल डिजाइन संक्षिप्त और स्पष्ट संचालन इंटरफ़ेस बनाता है, और यह बिजली की विफलता के मामले में भी विभिन्न मापदंडों को याद कर सकता है, जिससे उपयोग की सुविधा में काफी सुधार होता है।धड़कन परीक्षक के इस मॉडल में एक अंतर्निहित अधिभार सुरक्षा उपकरण है, जो प्रभावी रूप से परीक्षण के दौरान उपकरण के स्थिर संचालन की गारंटी देता है और परीक्षण कार्य की सुरक्षा और विश्वसनीयता सुनिश्चित करता है।यह भी आसान संचालन की विशेषताओं है, उत्कृष्ट प्रदर्शन, उच्च विश्वसनीयता और अच्छी लागत प्रदर्शन। इसलिए यह विद्युत सुरक्षा परीक्षण प्रयोगशालाओं और इलेक्ट्रॉनिक और विद्युत उपकरण निर्माताओं द्वारा गहराई से पसंद किया जाता है,और विद्युत सुरक्षा परीक्षण के लिए उनके पसंदीदा उपकरण बन गया है.

तकनीकी संकेत

1μs
