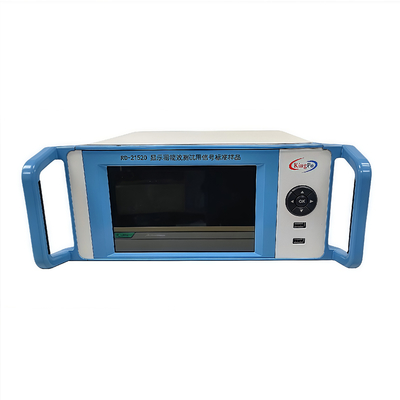

8K सिग्नल जनरेटर, डिस्प्ले ऊर्जा दक्षता परीक्षण के लिए मानक सिग्नल स्रोत
उत्पाद का अवलोकन
8K सिग्नल जनरेटरडिस्प्ले ऊर्जा दक्षता परीक्षण के लिए मानक सिग्नल स्रोत एक विशेष वीडियो सिग्नल स्रोत है जिसे विशेष रूप से इस उद्देश्य के लिए डिज़ाइन किया गया है।यह GB 21520-2023 में उल्लिखित परीक्षण आवश्यकताओं को पूरा करता है, जो डिस्प्ले ऊर्जा दक्षता की सीमाओं और स्तरों को निर्दिष्ट करता है। यह स्रोत मानक में निर्दिष्ट सभी परीक्षण संकेतों को कवर करता है और कई इंटरफेस, उच्च संकल्प,और उच्च ताज़ा दरयह विभिन्न डिस्प्ले के ऊर्जा दक्षता परीक्षण के लिए मानकीकृत वीडियो परीक्षण संकेत प्रदान कर सकता है।
उत्पाद की विशेषताएं
मल्टी-इंटरफेसः इसमें एचडीएमआई, डीपी, डीवीआई, यूएसबी-सी और वीजीए सहित 5 प्रकार के वीडियो आउटपुट इंटरफेस हैं, जो अधिकांश डिस्प्ले इंटरफेस को कवर करते हैं।
· उच्च संकल्पः 7680x4320 तक का संकल्प, 8K डिस्प्ले परीक्षण की आवश्यकताओं को पूरा करता है;
· उच्च ताज़ा दरः 160 हर्ट्ज तक ताज़ा दर, उच्च प्रदर्शन प्रदर्शन परीक्षण की आवश्यकताओं को पूरा;
·समृद्ध परीक्षण संकेतः 8बिट, 10बिट, आरजीबी, यूयूवी और अन्य पिक्सेल प्रारूपों के अंतर्निहित मानक वीडियो परीक्षण संकेत, जीबी 21520-2023 मानक को पूरी तरह से कवर करते हैं और उपयोगकर्ताओं को अपने स्वयं के वीडियो परीक्षण संकेत जोड़ने का समर्थन करते हैं।;
· मानव-कंप्यूटर के बीच अनुकूल बातचीतः 8 घंटे की एलसीडी कैपेसिटिव टच स्क्रीन से लैस, जो मानव-कंप्यूटर के बीच अनुकूल बातचीत प्रदान करता है।
एसउत्पाद का उपयोग
लागू कोड | [GB 21520-2023 डिस्प्ले के लिए ऊर्जा दक्षता सीमा मान और ऊर्जा दक्षता ग्रेड] |
वीडियो इंटरफ़ेस | एचडीएमआई,डीपी,डीवीआई,यूएसबी-सी,वीजीए |
पिक्सेल प्रारूप | 8बिट RGB444 फुल रेंज, 8बिट RGB444 नैरो रेंज,8बिट YUV422 नैरो रेंज, 10बिट RGB444 फुल रेंज.10बिट RGB444 नैरो रेंज, 10बिट YUV422 नैरो रेंज |
रंग दायरा स्थान | आईटीयू-आर बीटी.601आईटीयू-आर बीटी.709आईटीयू-आर बीटी.2020 |
चमक सीमा | एसडीआर, एचडीआर |
परीक्षण संकेत |
A. IEC 62087-2 में निर्दिष्ट गतिशील वीडियो सिग्नल बी. 8 स्तर के ग्रे स्केल परीक्षण संकेत सफेद खिड़की परीक्षण संकेत; डी. पूर्ण क्षेत्र संकेत, जिसमें पूर्ण सफेद क्षेत्र, पूर्ण काला क्षेत्र, पूर्ण लाल क्षेत्र, पूर्ण नीला क्षेत्र और पूर्ण हरा क्षेत्र शामिल हैं e.10% सफेद खिड़की संकेत। |
एचडीएमआई | एचडीएमआई 2.1 पीछे की ओर संगत है, एफआरएल/टीएमडीएस मोड का समर्थन करता है, और 8K@60Hz, 4K@160Hz और नीचे के वीडियो प्रारूपों का समर्थन करता है। |
डीपी | डीपी-1.4 मानक, आगे संगत, 8K@30Hz, 4K@60HZ, 2K@144Hz और नीचे के वीडियो प्रारूपों का समर्थन करता है। |
यूएसबी-सी | 8K@30Hz, 4K@60Hz, 2K@144Hz और नीचे के वीडियो प्रारूपों का समर्थन करता है। |
डीवीआई | 2560x1600 30Hz, 1920x1200 60Hz और नीचे के वीडियो प्रारूपों का समर्थन करता हैः |
वीजीए | 2560x1600 25Hz, 1920x1200 60Hz और उससे नीचे के वीडियो प्रारूपों का समर्थन करता है |
ऊर्जा कुशल प्रदर्शन के लिए मानक संकेत स्रोत...
