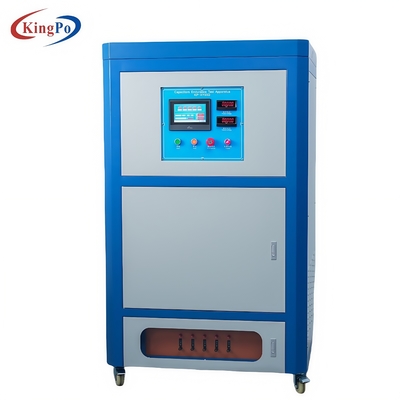

IEC 60335-2-79 कैपेसिटर सहनशक्ति परीक्षण उपकरण 220V 50Hz

यह तकनीकी विनिर्देश एक उच्च परिशुद्धता का विवरण देता हैकैपेसिटर धीरज परीक्षण उपकरणअनुपालन के लिए डिज़ाइन किया गयाIEC 60335-2-79, क्लॉस 18.103 और 18.104। उपकरण उच्च दबाव सफाई उपकरणों में कैपेसिटर का परीक्षण करता है, चक्रीय विद्युत तनाव के तहत स्थायित्व सुनिश्चित करता है। विश्वसनीयता और सुरक्षा के लिए अनुकूलित, यह कठोर उद्योग मानकों को पूरा करता है।

उपकरण प्रति घरेलू उपकरणों में संधारित्र धीरज की पुष्टि करता हैIEC 60335-2-79। यह बार-बार चार्ज-डिस्चार्ज चक्रों के माध्यम से वास्तविक दुनिया की स्थितियों का अनुकरण करता है, यह सुनिश्चित करता है कि कैपेसिटर 18.103 और 18.104 में उल्लिखित सुरक्षा और प्रदर्शन आवश्यकताओं को पूरा करते हैं।

यहधीरज परीक्षण उपस्करउच्च दबाव वाले क्लीनर और स्टीम क्लीनर में उपयोग किए जाने वाले कैपेसिटर (0.1 µF से 100) F) के लिए सिलवाया गया है। यह विद्युत और पर्यावरणीय तनाव के तहत प्रदर्शन को मान्य करने के लिए स्वचालित, दोहराने योग्य परीक्षण करता है।

• IEC 60335-2-79: उच्च दबाव क्लीनर और स्टीम क्लीनर के लिए सुरक्षा आवश्यकताएं।
• खंड 18.103: चक्रीय संधारित्र संचालन के लिए धीरज परीक्षण।
• खंड 18.104: तनाव की स्थिति के तहत इन्सुलेशन और प्रदर्शन।

• इनपुट शक्ति: 220-240 वी एसी, सिंगल-फेज, 50/60 हर्ट्ज (110-120 वी एसी के लिए कॉन्फ़िगर करने योग्य)।
• शक्ति क्षमता: 5 केवीए न्यूनतम।
• परीक्षण वोल्टेज: 50 वी से 1000 वी एसी/डीसी, result 1% सटीकता, <1% रिपल।
• परीक्षण करंट: 10 ए तक,% 1% सटीकता।
• चक्र नियंत्रण:
  • प्रोग्राम करने योग्य चक्र: 1 से 100,000।
  • चक्र समय: 0.1 एस से 60 एस प्रति चक्र।
  • ड्यूटी साइकिल: कॉन्फ़िगर करने योग्य (जैसे, 50% क्लॉज 18.103 के अनुसार)।
• तरंग: साइनसोइडल एसी या डीसी दालों, 50 हर्ट्ज से 1 kHz।

• तापमान: -20 ° C से +85 ° C, ° 1 ° C सटीकता।
• नमी: 20% से 95% आरएच,% 3% सटीकता।
• वेंटिलेशन: स्थिर परिस्थितियों के लिए समान वायु परिसंचरण।
• इन्सुलेशन निगरानी: वास्तविक समय प्रतिरोध माप।

• संधारित्र बढ़ते: PTFE या सिरेमिक का उपयोग करके विभिन्न आकारों के लिए सार्वभौमिक स्थिरता।
• कनेक्टर्स: उच्च-वोल्टेज (k5 kV), कम प्रतिरोध, त्वरित-रिलीज़।

• इंटरफ़ेस: टचस्क्रीन एचएमआई या पीसी सॉफ्टवेयर के लिएIEC 60335-2-79 परीक्षण।
• आंकड़ा अधिग्रहण: Logs100 हर्ट्ज पर वोल्टेज, वर्तमान, तापमान और प्रतिरोध।
• संरक्षा विशेषताएं:
  • आपातकालीन रोक।
  • ओवरवॉल्टेज/ओवरक्रैक प्रोटेक्शन।
  • इंटरलॉक सिस्टम और ग्राउंड फॉल्ट डिटेक्शन।

• चक्र सटीकता: समय और गिनती के लिए ± 0.1%।
• वोल्टेज स्थिरता: लोड के तहत ± 1%।
• परीक्षण अवधि: 100,000 चक्रों का समर्थन करता है (~ 1 एस/चक्र पर 48 घंटे)।
• अनुपालन: कोई नुकसान, ब्रेकडाउन, या इन्सुलेशन विफलता प्रति क्लॉज 18.104 की पुष्टि करता है।

• DIMENSIONS: 1200 मिमी (डब्ल्यू) x 800 मिमी (डी) x 1500 मिमी (एच)।
• वज़न: ≤300 किग्रा।
• निर्माण: IP54-रेटेड स्टेनलेस स्टील या पाउडर-लेपित संलग्नक।
• गतिशीलता: लॉक करने योग्य कैस्टर।

• कैलिब्रेशन: वार्षिक, आईएसओ/आईईसी 17025 के लिए पता लगाने योग्य।
• रखरखाव: मॉड्यूलर डिज़ाइन, बदली घटक, उपयोगकर्ता मैनुअल शामिल थे।

• विद्युत सुरक्षा: IEC 61010-1 अनुपालन।
• ईएमसी: IEC 61326-1 अनुपालन।
• पर्यावरण: रोह्स और वीई आज्ञाकारी।

• उपयोगकर्ता पुस्तिका: सेटअप, ऑपरेशन और रखरखाव गाइड।
• परीक्षण रिपोर्ट टेम्पलेट: के लिएIEC 60335-2-79 अनुपालनप्रलेखन।
• गारंटी: 12 महीने, वैकल्पिक विस्तारित समर्थन के साथ।

• सुदूर निगरानी: क्लाउड-आधारित टेस्ट ट्रैकिंग।
• स्वचालित विश्लेषण: पास/विफल मूल्यांकन सॉफ्टवेयर।
• बहु-स्टेशन परीक्षण: कई कैपेसिटर का एक साथ परीक्षण।

उपकरण उच्च दबाव वाले क्लीनर में संधारित्र स्थायित्व का परीक्षण करता है, अनुपालन सुनिश्चित करता हैIEC 60335-2-79चक्रीय चार्ज-डिस्चार्ज परीक्षण के माध्यम से 18.103 और 18.104 क्लॉस।

यह कैपेसिटर को 0.1 µf से 100 µF तक का समर्थन करता है, उपयोग किए गए उपकरणों में उपयोग किया जाता हैIEC 60335-2-79।

उपकरण -20 डिग्री सेल्सियस से +85 डिग्री सेल्सियस से तापमान और 20% से 95% आरएच, प्रति क्लॉज 18.104 आवश्यकताओं के प्रति तापमान बनाए रखता है।

इसमें एक आपातकालीन स्टॉप, ओवरवोल्टेज/ओवरक्रैक प्रोटेक्शन, इंटरलॉक और सुरक्षित ऑपरेशन के लिए ग्राउंड फॉल्ट डिटेक्शन शामिल हैं।

हां, यह एक टचस्क्रीन एचएमआई या पीसी सॉफ्टवेयर के माध्यम से प्रोग्रामेबल टेस्ट सीक्वेंस की सुविधा देता है, जिसमें रियल-टाइम डेटा लॉगिंग के लिएIEC 60335-2-79 अनुपालन।

वार्षिक अंशांकन किया जाता है, आईएसओ/आईईसी 17025 के लिए ट्रेस करने योग्य, सटीक वोल्टेज, वर्तमान और तापमान माप सुनिश्चित करता है।

उपकरण 100,000 चक्रों के लिए निरंतर संचालन का समर्थन करता है, लगभग 48 घंटे 1 सेकंड प्रति चक्र पर।

हां, यह IEC 61010-1 (विद्युत सुरक्षा), IEC 61326-1 (EMC), और ROHS/WEEE निर्देशों का अनुपालन करता है।
