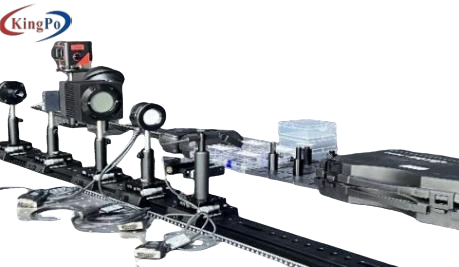

60825-1-2-12 लेज़र उपकरण

उत्पाद मॉडल

तकनीकी सूचकांक

शतक

पावर मीटर हेड

वास्तविक पूर्ण आरएमएस माप

रिकॉर्डिंग आवृत्तिः 10000 Hz

दो-कार्यात्मक ऑप्टिकल पावर और ऊर्जा माप मॉड्यूल, 100+ लेजर डिटेक्टरों के साथ संगत; उन्नत गणितीय प्रसंस्करण कार्य, जिसमें पावर/ऊर्जा घनत्व, भरने कारक,आधारभूत सामान्यीकरणआदि।

इस कार्य को संयोजन में इस्तेमाल किया जा सकता है और कंप्यूटर इंटरफ़ेस के माध्यम से ग्राफिक रूप से प्रदर्शित किया जाता हैः RS232, जीपीआईबी, ईथरनेट;

माप कार्यः औसत ऊर्जा, शिखर से शिखर मूल्य, आवृत्ति;

लेजर स्पॉट ट्रैकिंग और पोजिशनिंग. यूएस एनआईएसटी और यूरोपीय सीई मानकों के अनुरूप

पीडी300-यूवी

पावर मीटर जांच

स्पेक्ट्रल रेंजः200-1100एनएम

जांच का एपर्चर:10मिमी व्यास

शक्ति माप सीमाः20पु-300एमडब्ल्यू

क्षति की सीमाः 100W/cm2

बहु तरंग दैर्ध्य कैलिब्रेशन उच्च माप सटीकता की गारंटी देता है

पीडी300-आईआर

पावर मीटर जांच

स्पेक्ट्रल रेंजः 700-1800nm

जांच का एपर्चर:5मिमी व्यास

शक्ति माप सीमाः5एन डब्ल्यू-300एमडब्ल्यू

क्षति की सीमाः50W/सेमी2

बहु तरंग दैर्ध्य कैलिब्रेशन उच्च माप सटीकता की गारंटी देता है

3A

पावर मीटर जांच

स्पेक्ट्रल रेंजः 0.19-20उह

जांच का एपर्चर:9.5मिमी

शक्ति माप सीमाः10आप-3w

क्षति की सीमाः1किलोवाट/सेमी2

बहु तरंग दैर्ध्य कैलिब्रेशन उच्च माप सटीकता की गारंटी देता है

50 ((150) ए-बीबी-26-वी1

पावर मीटर जांच

स्पेक्ट्रल रेंजः 0.19-20उह

जांच का एपर्चर: 26मिमी

शक्ति माप सीमाः40एमडब्ल्यू-150एमडब्ल्यू

क्षति की सीमाः17किलोवाट/सेमी2

बहु तरंग दैर्ध्य कैलिब्रेशन उच्च माप सटीकता की गारंटी देता है

पीई10-सी

तेज उच्च संवेदनशीलता लेजर ऊर्जा मीटर जांच

वर्णक्रमीय प्रतिक्रिया सीमाः0.15-12 μm

ऊर्जा माप सीमाः 2uJ-10mJ

जांच का एपर्चर: φ 12 मिमी

अधिकतम प्रतिक्रिया आवृत्तिः25KHz

बहु तरंग दैर्ध्य कैलिब्रेशन उच्च माप सटीकता की गारंटी देता है

लेजर-प्रेरित क्षति सीमाः 0.1J/cm2 (< 100ns पल्स चौड़ाई)

पीई25-सी

तेज उच्च ऊर्जा लेजर ऊर्जा मीटर जांच

वर्णक्रमीय प्रतिक्रिया सीमाः 0.15-3.0μm

ऊर्जा माप सीमाः8आई-10J

जांच का एपर्चर: φ24मिमी

अधिकतम प्रतिक्रिया आवृत्तिः10KHz

बहु तरंग दैर्ध्य कैलिब्रेशन उच्च माप सटीकता की गारंटी देता है

लेजर-प्रेरित क्षति सीमाः 0.1J/cm2 (< 100ns पल्स चौड़ाई)

IS6-D-VIS-V1

गोलाकार शक्ति मीटर को एकीकृत करना

बड़े विचलन कोणों वाले लेजर स्रोतों के माप के लिए उपयुक्त

तरंगदैर्ध्य सीमाः 0.4 ≈ 1.1um

पावर रेंजः20आप-30W

अधिकतमmसुलभdविभेदनअनिगलना: ±60 °

एफपीएस-1

तेज फोटोडेटेक्टर जांच

पल्स लेजर माप

तरंग दैर्ध्य सीमाः 193-1100nm

उठने का समयः 1.5 एनएस

डिटेक्टर सक्रिय क्षेत्रः 1.02 मिमी

बैंडविड्थः 233MHZ

मापने योग्य पल्स चौड़ाई सीमाः >7.5ns

BGS-USB3-SP932U

लेजर बीम प्रोफाइलर

लेजर पार मोड बीम विशेषताओं को मापें, जिसमें शामिल हैंः 2D/3D बीम प्रोफाइल विज़ुअलाइज़ेशन, ऊर्जा वितरण, बीम सेंट्रोइड स्थिति और गतिशीलता, बीम व्यास, दीर्घवृत्त और अन्य स्थानिक मापदंड;

कैमरा डिस्प्ले पिक्सेलः 2048 x 1536

पिक्सेल का आकारः 3.45 μm x 3.45 μm

अधिकतम मापने योग्य बीम आकारः 34.5um - 5.3mm

स्पेक्ट्रल प्रतिक्रिया रेंजः 350-1100nm

SAM-BB-V1 एटेंचुएटर

उच्च एलआईडीटी यूवी-फ्यूज्ड सिलिका नमूनाकरण कंकड़ के साथ 3% परावर्तनशीलता, कंकड़ + 4 × एनडी फिल्टर धारक (सी-माउंट) और आधार पर एम 6 घुमावदार छेद

ओडी=0.3 - 4 छह एनडी फिल्टरों का सेट (ओडी 0.3, 0.7, 1, 2, 3, 4) में अंतरिक्ष-कुशल ऑप्टिकल एकीकरण के लिए एक कॉम्पैक्ट डिजाइन है, जो लचीले मंदीकरण समायोजन को सक्षम करता है और संरेखण उत्पादकता में काफी सुधार करता है।

तरंग दैर्ध्य सीमाः 400nm-1100nm

प्राथमिक लेंस का व्यासः 25.4 मिमी

एनडी फिल्टर क्षति की सीमाः 50W/CM2 (अनुशंसित परिचालन सीमाः ≤5W/CM2)

SGM2020-VNIR

लघु स्पेक्ट्रोमीटर

कार्यः लेजर और एलईडी प्रकाश स्रोतों का स्पेक्ट्रल माप

सीसीडीः सोनी ILX511B 2048-पिक्सेल सीसीडी रैखिक छवि सेंसर

गतिशील सीमाः1300:1

सिग्नल-शोर अनुपात250:1

ऑप्टिकल पथ संरचनाः सीटी ऑप्टिकल कॉन्फ़िगरेशन, यूवी से एनआईआर तक के ग्रिड तरंग दैर्ध्य चयन के साथ

तरंग दैर्ध्य दोहराव: ±0.05nm

तरंग दैर्ध्य सटीकता: ±0.3 एनएम

तरंग दैर्ध्य सीमाः 350-1020nm

प्रवेश छेद की चौड़ाईः 50 μm; संकल्पः 1.9 nm

एकीकरण का समयः 1एमएस- 65 साल

प्रारंभ समय: < 4s

अधिकतम यूएसबी इनपुट पावर (वीसीसी): +5.25 वीडीसी

I/O सिग्नल वोल्टेजः +5.5 VDC

इसमें प्रीमियम ग्रेड फ्यूज्ड सिलिका कोर (200-1100nm तरंग दैर्ध्य रेंज) के साथ एक 1-मीटर ऑप्टिकल फाइबर शामिल है, 600उm कोर व्यास, और दोनों छोरों पर SMA905 कनेक्टर।

वाइड बीम इमेजर वीआईएस बीम एक्सपेंडर

बड़े प्रारूप का इमेजर

तरंगदैर्ध्य सीमाः 350-1100nm

फोकल प्लेन का आकारः45मिमी

बीम स्पॉट माप सीमाः 10mm-45mm
