| एमओक्यू: | 1 |
| कीमत: | To be quoted |
| मानक पैकेजिंग: | सुरक्षा दफ़्ती पैक या प्लाईवुड बॉक्स |
| भुगतान विधि: | टी/टी |

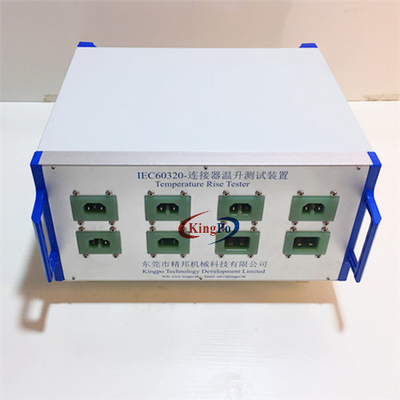

तापमान बढ़ना
संपर्क और अन्य वर्तमान parts ले जाने वाले हिस्सों को इतना डिज़ाइन किया जाएगा कि अत्यधिक को रोका जा सके
करंट के गुजरने से तापमान में वृद्धि।
निम्नलिखित परीक्षण द्वारा कनेक्टर्स / उपकरण आउटलेट के लिए अनुपालन की जाँच की जाती है।
आवश्यक कनेक्टर पॉलीविनाइल क्लोराइड अछूता डोरों के साथ फिट होते हैं जिनकी लंबाई 1 मीटर है
और तालिका 8 के अनुसार एक पार-अनुभागीय क्षेत्र।
उपकरण आउटलेट तालिका 8 के अनुसार अछूता कंडक्टर के साथ फिट हैं।
टर्मिनल शिकंजा, यदि कोई हो, तालिका 12 के उपयुक्त कॉलम में निर्दिष्ट दो ds तिहाई टोक़ के साथ कड़ा हो जाता है।
कनेक्टर को कम से कम पीतल के पिन वाले उपकरण इनलेट में डाला जाता है
प्रासंगिक मानक शीट में निर्दिष्ट आयाम, +0,02 मिमी की सहिष्णुता की अनुमति दी जा रही है,
मानक पत्रक में निर्दिष्ट पिन केंद्रों के बीच की दूरी।
उपकरण आउटलेट एक प्लग कनेक्टर से जुड़े हैं।
गैर-मानकीकृत उपकरण कप्लर्स के लिए, निर्माता द्वारा निर्दिष्ट समकक्ष है
उपयोग किया गया।
एक रेटेड धारा को 1,25 गुना की प्रत्यावर्ती धारा को वर्तमान-ले जाने के माध्यम से पारित किया जाता है
1 घंटे के लिए संपर्क।
कनेक्टर्स / उपकरण आउटलेट के लिए अर्थिंग कॉन्टैक्ट के साथ, करंट को फिर एक से गुजारा जाता है
वर्तमान h संपर्क और 1 एच के लिए अर्थिंग संपर्क।
टर्मिनलों और संपर्कों का तापमान 45 K से अधिक नहीं होना चाहिए।
इस परीक्षण के बाद, परीक्षण नमूने खंड 16 की परीक्षा का सामना करेंगे।
|
|
